难度：
使用次数：185
入库时间：2009-05-13在家庭电路中，开亮的电灯越多，则电路总电阻越_____，其中电阻大的灯泡电压_____(选填“>”、“<”或“=”)电阻小的灯泡电压,电阻大的灯泡电流_____(选填“>”、“<”或“=”)电阻小的灯泡电流。．
-
难度：
使用次数：147
入库时间：2009-05-13
如图所示，电源电压不变，R1=8Ω、R2=12Ω。当S1闭合S2断开，①、②都是电流表时，两表示数之比是_______,当S1、S2都闭合，①、②都是电压表时，则两表示数之比是________.
-
难度：
使用次数：401
入库时间：2009-05-13

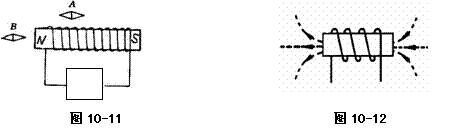

在图10-11的方框内填上电池正负极的符号，标出图中小磁针A、B的N极。根据图10-12磁感线方向，标出螺线管的磁极和导线中的电流方向。
-
难度：
使用次数：572
入库时间：2009-05-13

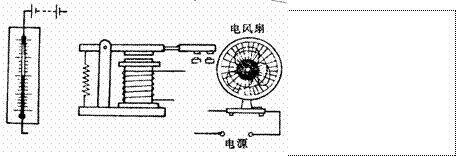

如图所示是工厂里的一种自动降温风扇的简单电路示意图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，电风扇就会转动起来，试将它们用线连成一个自动控制的电路。
-
难度：
使用次数：460
入库时间：2009-05-13
如图所示，电流表量程为0～0.6～３A，电压表量程为0～３～１５V，滑动变阻器的阻值为0～１０Ω，两节干电池（串联使用），一个开关还有若干导线，用这些器材测一个5Ω左右的电阻阻值:（1）在虚线框内画出实验电路图，（2）根据电路图连接实物图。
