在探究“杠杆的平衡条件”实验中,所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干,弹簧测力计。

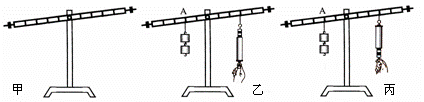

⑴将杠杆装在支架上,发现杠杆左端下沉,如图甲所示,此时应将杠杆的平衡螺母向__________(左/右)调,直到杠杆在水平位置平衡为止。
⑵当左侧钩码处于图乙所示A位置时,应__________________________________,可使杠杆恢复水平位置平衡。
⑶某同学进行正确的实验操作后,得到的数据为F1=5N,L1=20cm,F2=2.5N和L2=40cm。该同学根据这些数据能否得出探究结论?________________。
理由是_______________________________________________________________。
⑷考虑到弹簧测力计有自重,若弹簧测力计拿倒了,如图丙所示,测出的拉力将________________________________(保持不变/变大/变小)。
要测量一个额定电压是3.8V的小灯泡的额定功率,估计小灯泡工作时的电阻约为10Ω。现有电流表、电压表、开关各一个,三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器,导线若干,电源(8V左右)一个。
(1)小星设计了图甲所示的电路图,通过分析你认为小星应选用规格为_________________________的滑动变阻器。
(2)请你根据电路图,用笔画线代替导线,将图乙中的器材连成实验电路(要求减小误差,导线不要交叉)。
(3)小星正确选择了滑动变阻器,按图连接好电路,闭合开关,发现灯泡不亮,电流表无示数,任意移动滑动变阻器的滑片,电压表示数不变(示数不为零)。具体原因是_______________________________。
(4)小星排除故障后,继续实验.当电压表的示数为3.8V时,电流表的示数如图丙所示,则通过小灯泡的电流为________A,该灯泡的额定功率是________W。
2008年11月,扬州市某校为了庆贺五十年校庆定制了一件雕塑,工作人员要把密度是8.9´103kg/m3、总体积是0.05m3、底座的总面积是10-3m2的雕塑抬高1 m放到展台上。
(1)工作人员将此雕塑抬高1 m,至少要做多少功?(取g=10N/kg)
(2)展台面积是4m2,能承受的最大压强是4´106Pa。请你通过计算判断能否直接将雕塑放到展台上。
(3)如果不能直接将雕塑放到展台上,可以采用什么措施?请替工作人员想个办法。
一辆汽车不慎陷入泥坑,司机用图所示的滑轮组将汽车拖出。已知整个过程中,水平拉力F是1×104N,汽车在5s内沿水平方向匀速移动了4m,滑轮组的机械效率为90%。求:⑴拉力F做的功率。⑵汽车受到的阻力多大?
综合性大医院为防止突然停电都会自备柴油发电机,柴油发电机的工作原理为以柴油机带动发电机发电。某柴油发电机说明书的部分内容如下表所示。如果用一台该型号的柴油发电机给门诊楼供电,如图所示,发电机到门诊楼的距离是400m,输电线路中的火线和零线均为铜导线,导线单位长度的电阻为2.5×10-4Ω/m。门诊楼电器的总功率为44kW,如果这些电器都正常工作2小时。
求:⑴输电线路中的电流多大?⑵发电机实际输出电压多大? ⑶输电线路损失的电能是多少?⑷此型号柴油发电机的能量转换效率最高是多少?(柴油热值是4.0×107J/kg)
型号 | 200GF |
输出功率(kW) | 200 |
输出电压(V) | 220~400 |
燃油耗(g/kW・h) | 235 |
