难度：
使用次数：177

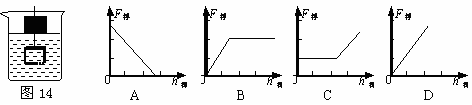

入库时间：2009-04-28一长方体铁块按图14所示，从下表面与液面刚刚接触处下放至图中虚线位置。能大致能反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图像是（ ）
-
难度：
使用次数：259
入库时间：2009-04-28
小英同学在门外走廊拍了一张自家电能表的照片，如图15所示。她仔细观察照片后得到下列结论，你认为正确的是（ ）
A．电能表的额定电流为10A
B．消耗1KW・h的电能，指示灯闪3200次
C．电能表的额定功率为2200W
D．拍照片时，小英家已消耗的电能为7624J
-
难度：
使用次数：76
入库时间：2009-04-28
如图16所示的y-x图象，它可以表示（ ）
A.做匀速运动的物体，速度和时间的关系
B.同种液体，液体压强与深度的关系
C.某一弹簧，产生的弹力和弹簧长度的关系
D.电流通过某一导体产生的电热与流经这一导体的电流的关系
-
难度：
使用次数：106
入库时间：2009-04-28
如图17所示，是小英的折叠自行车前梁的折叠装置，请说出其中所用到的物理知识（一条即可） 。若图中0为扳手的转动点，请在图中画出使用最小的力扳扳手的受力示意图。
-
难度：
使用次数：278
入库时间：2009-04-28
放寒假了，小英要去西安看奶奶。当她坐在617次列车上的时候，发现了这样的现象：火车的车厢连接处有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢两头上方的指示牌才会显示“厕所有人”的字样，如图所示，提醒旅客厕所内都有人。请你帮小英将各元件符号连接成符合要求的电路图。
