在图8所示的电路中,电源电压不变,闭合电键后,将滑动变阻器的滑片P由图中所指位置向右移动时,电流表A1的示数 ,电流表A1的示数与电流表A2的示数的和跟电流表A2的示数的比值 。
![]() |

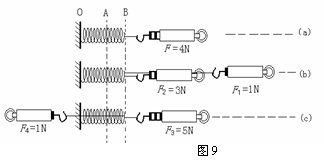

某中学初中年级同学在探究同一直线二力合成的实验中,把一根轻质弹簧的一端固定在O点,另一端用尼龙细线固定在弹簧秤的挂钩上,每次实验时,他们都将弹簧由A拉伸到B位置。研究过程及实验数据如图9(a)、(b)、(c)所示,请仔细观察图9中的装置、操作及现象,然后归纳得出初步结论。
(1) 比较图中(a)与(b)或(a)与(c)可知,此探究实验采用的科学方法的是 。
(2) 分析比较图中(a)与(c)中拉力的方向及弹簧的示数可得出的结论是: 。
木块A在40牛水平向左的拉力F作用下运动,请用力的图示法在图中画出木块受到的拉力F。
根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像A'B'。
太阳能热水器具有安全、节能、经济和环保等优点。某太阳能热水器盛有l00千克的水,当它吸收太阳能后,水温升高了50℃,求水箱里的水吸收的热量。
[c水=4.2×103焦/(千克・℃)]
