难度：
使用次数：1473
入库时间：2018-01-21为了比较水和煤油的吸热能力，小明同学用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、 相同的水和煤油；
（2）实验中搅拌器的作用是使液体_________；选用相同酒精灯加热,使水
和煤油在相同时间内_______________；
（3）实验中发现煤油的温度比水的温度升高得较
快，这表明 的吸热本领更强。
-
难度：
使用次数：729
入库时间：2018-01-21

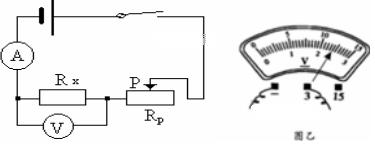

下图为小红同学设计的“探究电流与电阻关系”的电路图
（1）连接电路 时开关应 ，并将滑动变阻器的滑片P移至最 （选填“左”或“右”）端。
（2）当小红同学闭合开关后，发现电流表无示数，而电压表有示数且大小接近电源电压，则电路中出现的故障可能是___________，若电流表有示数而电压表无示数，则电路中出现的故障可能是__________
_（假设除定值电阻Rx可能发生故障外，其
他元件完好）。 （3）排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数。当将原来5Ω的电阻换成10Ω的电阻后，电压表示数如图乙所示．要使电压表示数保持______V不变，应将滑动变阻器的滑片P向_______（选填“左”或“右”）端移动。
-
难度：
使用次数：367
入库时间：2018-01-21
在“测量小灯泡的额定功率”实验中，灯泡上标有“2.5 V”字样，电源电压恒定。

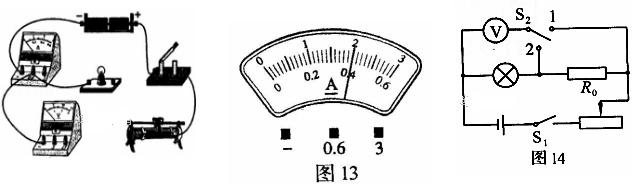

(1)请你用笔画线代替导线，将图12中的实物电路连接完整。
(2) 在移动变阻器滑片的过程中，眼睛应注视的______表的示数，直至灯泡正常发光，此时电流表
的示数如图13所示，则灯泡的额定功率为_____W。 小华进行了4次测量，并将有关数据及现象
记录在表格中。实验得出的结论是：小灯泡的实际电功率_____，灯泡越亮。
次数
电压
U/V
电流
I/A
实际电功率
P/W
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.40
正常
4
2.8
0.45
1.26
更亮
(3) 完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分
现有的实验器材，设计了如图14所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1，将S2拨到触点______(选填“1”或“2”) ，移动滑片，使电压表的示数为_____V;
②再将开关S2拨到触点______(选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数U;
③灯泡额定功率的表达式为P额=______________________(用已知量和测量量表示)。
-
难度：
使用次数：595
入库时间：2018-01-21
右图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W,问：
（1）当开关S1闭合、S2断开时，饮水机处于______（选填“保温”或“加热”）状态；
（2）R1的阻值为多少欧？
（3）用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量
为多少焦耳？[c水=4.2×103J/（kg•℃）]。
-
难度：
使用次数：245
入库时间：2018-01-21
利用太阳能
电池在太阳光照射下发电叫光伏发电。某市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20 kW的光伏发电系统。
（1）光伏发电系统发电时，能转化为能。
（2）一天的有效光照时间按8 h计算，该光
伏发电系统一天共发电多少千瓦时？（3）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧
多少千克煤？（煤的热值q煤＝3.0×107J / kg )
（4）请写出一条光伏发电的优点。
