入库时间：2017-10-30小明同学利用电压表和电流表测量电阻R的阻值（约9Ω左右），电源选用两节干电池．

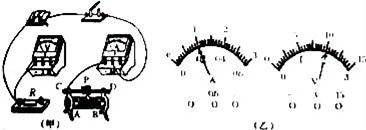

（1）用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器滑片向左移动时，电流表示数增大．
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是______（写出一种即可）．
（3）清除故障后，闭合开关前应将滑动变阻器的滑片置于______端（填“A”或“B”）．小明将滑片P滑到某一位置时，两表读数如图乙所示，由此可知R=______Ω．你认为这个结果可靠吗？理由是______．
（4）小明还想探究“电路中电流与电阻的关系”，老师又拿来几个定值电阻，小明先把10Ω电阻正确连人电路，移动滑动变阻器的滑片使电压表的示数为1.5V，并读出电流表此时的示数，紧接着小明用5Ω的电阻替换10Ω的电阻接入电路，接下来他移动滑片的目的是______．
-
难度：
使用次数：442
入库时间：2017-10-30
山西是煤炭大省，但煤过量开采会使人类面临能源危机．如果开发地热供暖，不仅可以节约能源还能减少环境污染．一口自喷状态的地热井，出水温度为90℃，出水流量为150t/h．求：
（1）每小时流出的地热水温度降低到50℃，所放出的热量．
（2）这些热量如果用燃煤锅炉供热，且燃煤锅炉的热效率为60%，则需要燃烧约多少煤？
[c水=4.2×103J/（kg•℃），煤的热值约为3×107J/kg]．
-
难度：
使用次数：2237
入库时间：2017-10-30
如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V．求：
（1）电源电压和电阻R0的阻值．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？
