难度：
使用次数：645

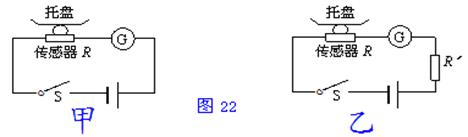

入库时间：2017-10-23如图22甲是利用压敏电阻的特性来测算压力大小的电路装置，其构造有托盘、压力传感器R，电流计G（量程600mA），托盘质量忽略不计。该压敏电阻随压力的变化关系式为：R=100－20F（F和R的单位分别是N和Ω）。
（1）当不称重时，此时电流计示数是60mA，则电路的电阻和电源电压分别是多少？
（2）某次测量一物体时，电流计示数为500mA，则该物体对托盘的压力是多少？
（3）在电路中串联定值电阻可以起到保护电路的作用，如图22乙所示，当电阻接入后，该装置所测的压力范围将 （选填“变大” 、“不变”或“变小”）。
-
难度：
使用次数：1453
入库时间：2017-10-23

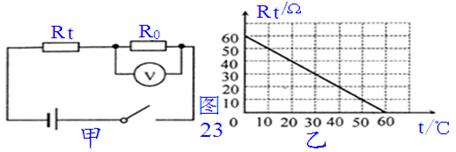

如图23甲图为某同学设计的一电子温度计的电路原理图．电源电压恒为6V，电压表量程为0～3V，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．将热敏电阻放入标准大气压下的冰水混合物中时，电压表示数为2V。求：
（1）电阻R0的阻值；
（2）在电路正常工作时，此电子温度计能测量的最高温度；
（3）在不改变电表的条件下，要增大电子温度计的测温范围，应如何调整？（请写出一条方案）
