难度：
使用次数：247
入库时间：2017-10-23LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。请你尝试画出该LED手电的内部电路图。（LED灯泡用一般的灯泡符号表示即可）
-
难度：
使用次数：301
入库时间：2017-10-23

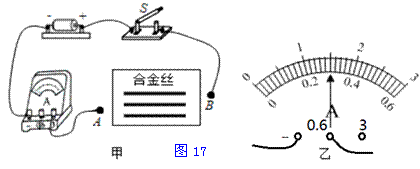

学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图17甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。
实验次数
1
2
3
4
5
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.15
0.1
0.6
0.9
（2）为了探究电阻的大小与长度的关系，应该对比 （选填实验次数序号）次实验数据得出结论。对比实验次数1、4、5的数据可知，电阻的大小与横截面积的关系是： 。
（3）为了避免电流过大而过多消耗电池电能，对实验电路可做的改进为：
-
难度：
使用次数：824
入库时间：2017-10-23
小刘同学在探究“电流与电阻的关系”时，用到如下器材：电源电压6V、电流表、电压表各一只、定值电阻5Ω、10Ω、15Ω、20Ω、30Ω各一个，滑动变阻器标有
“20Ω 1A”字样、开关一只。设计实验电路图如图18所示，实验数据如下表：
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0 .15
（1）根据表中数据可知电阻R两端电压U=____________V。
（2）测量了5Ω的定值电阻两端的电压和电流后, 换上10Ω的定值电阻后，闭合开关，为了保证 不变, 此时应将滑片P向_____ （选填“左”或“右”）移动。
（3）小刘把30Ω的定值电阻接入电路, 不论怎样调节滑动变阻器都不能满足设定的电压值， 其原因是 。
-
难度：
使用次数：505
入库时间：2017-10-23
小明要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）．

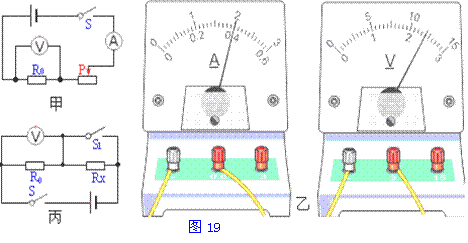

（1）按照图19甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大．电路中出现的故障原因是 ．排除故障后，电流表和电压表的示数如图乙所示，则
．接下来小明调整变阻器的滑片继续测量，这样做的目的是 ．（2）小明想利用这些器材测量另一个未知电阻
的阻值，但发现电流表已经损坏．小华帮他设计另一个实验方案：利用图丙所示的电路，先闭合开关
、
，记下电压表的示数
，再断开，记下电压表示数
．则= （表达式用测得的量与已知量表示）．（3）利用甲的电路还可以探究“电流跟电压、电阻的关系”．在探究“电流跟电阻的关系”时，滑动变阻器除了具有保护电路的作用外，主要是为了 ．
-
难度：
使用次数：158
入库时间：2017-10-23

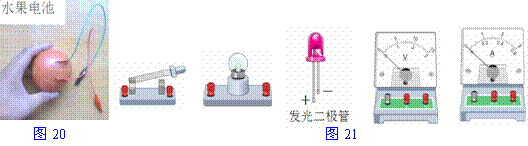

如图20所示，将铜片和铁片插入一个苹果中就制成了水果电池，别小看它，它能点亮一只发光二极管。
（1）给你提供导线和如图21所示的器材，请你选择其中部分器材，想办法确定水果电池的正负极，简要写出方案及判断方法。
（2）小明准备用这个水果电池给手机充电，发现电压太低，他找来多只苹果和一些铜片和铁片，他应该怎样获得更高的电压？说出你的方法并简要说明理由。
