入库时间：2017-10-14在“测量小电灯功率”的实验中，小电灯的额定电压为2.5 V，正常发光时的电阻约为10 Ω.

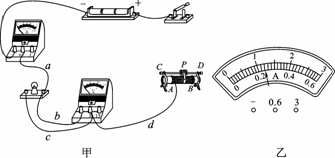

（1）请你用笔画线代替导线，将图甲中实物电路连接完整.
第6题图
（2）连接好电路，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a、b、c、d四根导线有一根断了，则该导线是________(填写字母).
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻器的滑片P，眼睛应先注视________表的示数，然后读出另一电表示数.当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为________W.
（4）在小电灯正常发光时，再将滑片P向B端移动到某一位置，则小电灯的实际功率________(选填“大于”、“小于”或“等于”)额定功率.
