难度：
使用次数：918
入库时间：2017-09-09探究影响滑动摩擦力大小的因数．

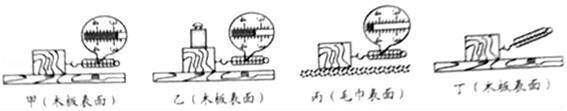

（1）小明用测力计拉同一木块进行了三次正确的实验操作，实验情景如图甲、乙、丙所示．
①在乙图中，木块受到的滑动摩擦力大小等于 N，方向 ．
②比较 两图的实验可知，滑动摩擦力的大小与压力大小有关．
③比较甲、丙两图的实验可知，滑动摩擦力的大小与 有关．
（2）在操作过程中小明还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上眼水平方向做匀速直线运动，如图丁所示，此过程中，木块处于 （平衡/不平衡）状态；弹簧测力计对木块的拉力和木块受到的滑动摩擦力 （是/不是）一对平衡力，理由是： ；竖直方向上，木块受到的重力和木板对它的支持力 （是/不是）一对平衡力．
-
难度：
使用次数：463
入库时间：2017-09-09
如图所示，在探究物体动能的大小与哪些因素有关时，让同一小车分别从同一斜面的不同高度由静止释放，撞击水平面上同一木块．
（1）本实验探究的是 （木块/小车/斜面）的动能与 的关系，实验中是通过观察 来比较动能大小的；
（2）第一次实验的情景如图甲所示，在进行第二次实验前，应先将撞出的木块 ；
（3）若操作正确，第二次实验木块最终的位置如图乙所示，则此实验的结论是： ．
-
难度：
使用次数：209
入库时间：2017-09-09

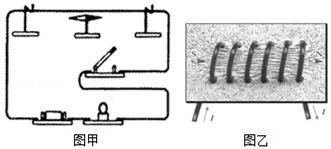

（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了 ；断开开关，小磁针在 的作用喜爱又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了 ．
（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后 （填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与 周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时 （N/S）极的指向就是该点处磁场的方向．
-
难度：
使用次数：404
入库时间：2017-09-09

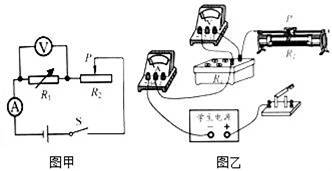

小明探究电流与电压的关系，实验前他猜想：通过导体的电流可能与其两端的电压成正比，为此，他利用电阻箱代替定值电阻设计了如图甲所示的电路，已知电源电压恒为6V，电阻箱R1规格“0～999.9Ω”，滑动变阻器R2的规格“100Ω 1A”．
（1）图乙是小明姐姐的实物电路，请在图中补画一根导线，使之成为完整实验电路，要求：滑片P向右移动时，R2接入电路的电阻变大．
（2）正确连接电路后，调节两变阻器的阻值至最大并闭合开关，发现两电表示数均为零，则电路故障可能为 ．
A．R1短路 B．R1断路 C．R2短路 D．R2断路

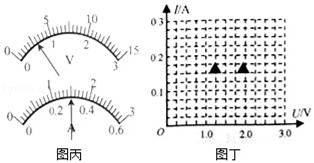

（3）排除故障后，他调节R1和R2的阻值，进行了第一次实验，两电表的示数如图丙所示，则对应的电压、电流值分别为 V、 A．
（4）接着他保持开关闭合及R2的滑片位置不动，调节R1的阻值，又测得了三组数据，如表．他分析实验数据后发现，通过R1的电流与其两端的电压不能正比，请指出他在操作中存在的问题：
实验次数
电压U/V
电流I/A
1
2
4.0
0.20
3
4.5
0.15
4
5.0
0.10
① ；② ．
（5）正在小明准备重新实验时，同组的小华巧妙处理了实验数据，作出了某个元件的I﹣U图象，顺利得出了正确结论．
①请你帮小华在图丁中画出该图象；
②根据图象得出的结论是 ．
