在图中作出物体沿斜面下滑时受到的摩擦力f的示意图.
“探究凸透镜成像规律”:选用蜡烛、凸透镜(焦距f=10cm),光屏、光具座和火柴等器材.
(1)将蜡烛、凸透镜、光屏依次安装在光具座上,并调整三者的中心大致在 上.
(2)当物距在10cm<u<20cm时,像距的范围是 cm,此时光屏上呈现 (选填“倒立”或“正立”)的实像;物距、像距可用 上的刻度尺测量.[来源:Zxxk.Com]
(3)如果发现烛焰的像成在光屏的上方,若要使烛焰成像在光屏中心,应将凸透镜向 (选填“上”或“下”)调整.
(4)当物距u′<10cm时,我们 才能观察到蜡烛的虚像.
根据“测量石块密度”的操作步骤,回答下列问题:
(1)用托盘天平测量石块质量;
①将天平放在水平桌面上,把游码放到标尺左端的零刻度线处,调节 使横梁平衡.
②在加减砝码时,添加最小砝码后发现天平右盘略高于左盘,此时指针偏向分度盘的 (选填“左”或“右”)侧,接下来的操作是 ,直至横梁恢复平衡.
③测出石块的质量为m石.[来源:学+科+网Z+X+X+K]
(2)用量筒测量石块体积;
①用细线系着石块放入装有水的量筒中(如图所示),发现石块没有完全浸没;取出石块后,接下来的操作是 ,然后读出水的体积V1.
②测出石块和水飞总体积V2后,求出石块的体积为V石.
(3)石块密度的表达式 .
(4)如果将此石块带到太空中,石块的质量 ,密度 .(均选填“不变”、“变大”或“变小”)[来源:学.科.网Z.X.X.K]
“测量小灯泡的电功率”:选用小灯泡L(额定电压为3.8V)、电压表、电流表、滑动变阻器R和干电池4节等.

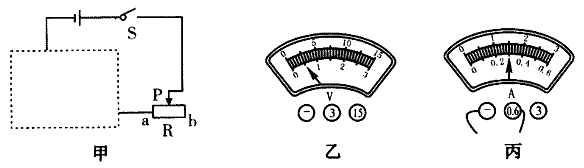

(1)在图甲的虚线框内把实验电路图补充完整.
(2)在连接电路时,开关应处于 状态.
(3)完成电路连接,试触时发现电压表指针向右偏转,电流表指针向左偏转,原因是 .
(4)纠正错误后,闭合开关S,移动滑片P电压表示数如图乙所示,为测量小灯泡的额定功率,滑片P应向 (选填“a”或“b”)端移动,直至电压表的示数等于 V,电流表的示数如图丙所示为 A,则小灯泡的额定功率为 W.
小明用如图所示的动滑轮提升重物,将重为200N的物体A以0.1m/s的速度匀速提升了1m(不计摩擦,忽略绳、滑轮的重力)求:[来源:学*科*网]
(1)拉力F的大小;(2)拉力F所做的功;(3)拉力F做功的功率.
