难度：
使用次数：280
入库时间：2017-08-25如图7所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表的示数 A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热量为 J。
-
难度：
使用次数：243
入库时间：2017-08-25

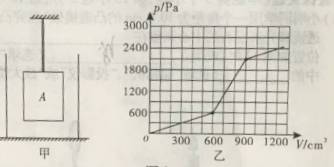

不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动，如图8甲所示。现缓慢向容器内注入适量的水，水对容器底部的压强P与注水体积V的变化关系如图8乙所示。当P=600Pa时，容器中水的深度为 cm；若ρA=0.5g/cm3，当注水体积V=880cm3时，杆对A的作用力大小为 N。
-
难度：
使用次数：111
入库时间：2017-08-25
2017年5月18日，由我国自主研制的直19E出口型武装直升
机首飞成功，成为“中国智造”的又一新名片。图9甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航点武器系统；图9乙是快速爬升的直19E，他空机质量较小，灵活度高，有效载荷大，巡航速度快；图9丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援。
请结合文字与图片，找出一个与以上情景有关的物理信息并指出对用的物理知识，不得与示例重复。
示例： 物理信息：直19E有综合化的航电武器系统。
物理知识：体利用电磁波传递信息。
作答： 物理信息：
物理知识：
-
难度：
使用次数：86
入库时间：2017-08-25
请按要求完成下列作图
（1）在图10中画出这条过光心的入射光线经过透镜后的出射光线。
（2）根据图11中螺线管的电流I的方向，在右端虚线框内标出螺线管的“N”极或“S”极。
-
难度：
使用次数：142
入库时间：2017-08-25
小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在 ，使像呈在光屏中央。当蜡烛与透镜位置如图12时，成倒立、 （选填“放大”、“等大”或“缩小”）的实像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
