难度：
使用次数：217
入库时间：2017-08-25在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、 （选填“缩小”、“放大”或“不变”）的实像，如图12所示，此时的像距为 cm。生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律。
-
难度：
使用次数：697
入库时间：2017-08-25

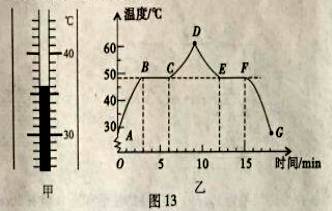

小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图13甲所示，为 ℃；小宇画出了“温度—时间”图像，如图13乙所示，由此可知，海波是 （选填“晶体”或“非晶体”）海波在第10min时处于 （选填“固态”、“液态”或“固液并存”）。
-
难度：
使用次数：345
入库时间：2017-08-25

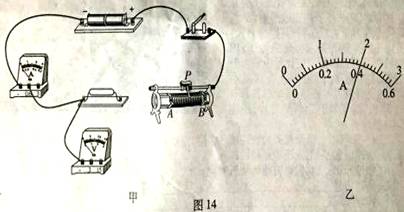

小宇同学在“探究电流与电阻的关系”实验中，器材如图14甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个。
(1)请用笔画线代替导线，把图14甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）。
(2)小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到 （选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图14乙所示，该示数为 A。
(3)接下来，小宇同学应该 ，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻替换为10Ω。闭合开关，调节滑片P，使电压表示数为 V，将电流表示数记录在表格中。
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.2
0.1
(4)将定值电阻换成20Ω重复第(3)的操作，由表格中数据发现：在电压一定时，电流与电阻成 （选填“正比”或“反比”）。本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终 （选填“大于”或“小于”）所需电压。
-
难度：
使用次数：339
入库时间：2017-08-25
如图15所示，小彬同学对“浸没在液体中的物体所受浮力大小与深度是否有关”进行了实验探究。
(1)实验前首先应按竖直方向对弹簧测力计进行 。本实验中，使用弹簧测力计时，手应该拿住弹簧测力计的 （选填“拉环”或“刻度盘”）。
(2)小彬同学依次进行了如图15所示的实验，第①次实验中测力计示数为 N。通过分析发现，浸没在纯水中的物体所受的浮力大小与深度 （选填“有关”、“无关”）。进一步分析得出：物体浸没后与放入前相比，容器对水平地面的压力增加了 N。

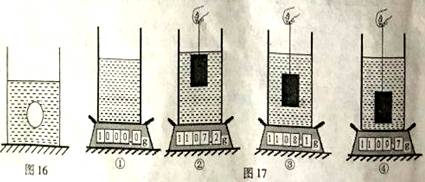

(3)小彬同学又进行了“盐水浮鸡蛋”的实验，发现一个有趣的现象：悬浮在盐水中如图16所示位置的鸡蛋，如果用外力将鸡蛋轻轻向下或向上移动一小段距离，撤销外力后它马上又会回到原来位置悬浮。此现象初步表明：深度增大，浸没在盐水中的鸡蛋所受的浮力 （选填“增大”、“减小”或“不变”）。
(4)为了精确检验这一结论是否正确，小彬同学找到一个分度值为0.1g的电子秤，将图15中的纯水换成盐水静置一段时间后，用图15中的同一物体，依次进行了图17所示的实验。分析电子秤的示数可知：盐水的
随深度而变化。小彬同学为自己的新发现感到万分高兴，但他并没有停下探究的脚步，再一次分析，他计算出图17②到图17④细线对物体拉力的变化量为 N。
-
难度：
使用次数：1414
入库时间：2017-08-25
如图18所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表 A1 的示数为2A，电流表A2 的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
