入库时间：2017-08-21如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴合上开关，观察小灯泡的亮度，接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U），由此请你回答：
（1）在电动机未转动时，t时间内电流在电路中产生的热量为 （填写表达式）；
（2）在电动机转动时，电流所做的功 电流在电路中产生的热量（选填“大于”“等于”或“小于”）；
（3）小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过的知识给以解释．
-
难度：
使用次数：354
入库时间：2017-08-21
小金学了浮力的知识后，想制造一台浮力杆，他将一段密度为0.5×103千克/米3，粗细均匀的木料，先进行不吸水处理，再将其竖立水中，如图所示，这段木料长为40厘米，横截面积为0.1米2，其上面可以作为秤盘（g=10牛/千克），问：
（1）质量为0的刻度线的位置在哪里？
（2）距离上表面10厘米处的刻度对应的质量为多少？
-
难度：
使用次数：285
入库时间：2017-08-21

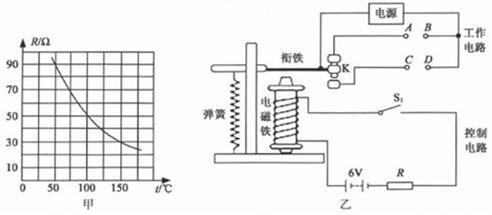

图甲为热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150欧，当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源．
（1）从图甲中可得50℃时热敏电阻的阻值为 欧．
（2）恒温箱的加热器应接在A、B端还是C、D端？
（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？
（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将 （选填“变大”“不变”或“变小”）．
