难度：
使用次数：93
入库时间：2017-08-16丁图是一通电螺线管，请在括号里标出静止小磁针的“N”或“S”极。
-
难度：
使用次数：715
入库时间：2017-08-16

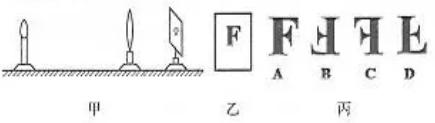

小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
（1）图甲中光屏离凸透镜的距离可能是_______（填序号）
A.28cm B.18cm C.8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节。
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像。
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）。
-
难度：
使用次数：1505
入库时间：2017-08-16

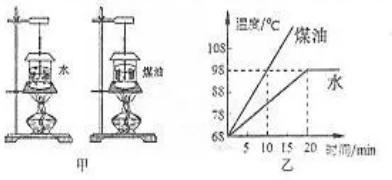

小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
（1）本实验需要用到天平这一测量工具，目的是________________________________。
（2）加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是___________℃，煤油的比热容是_________J/（kg•℃），【
】（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是___________J。（
） -
难度：
使用次数：249
入库时间：2017-08-16

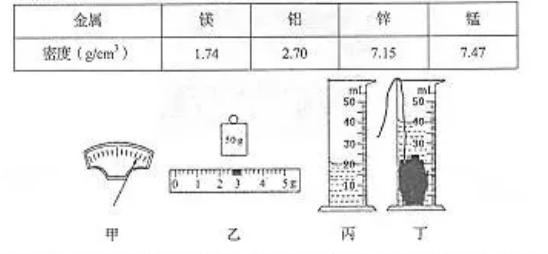

小明在实验室里测量某金属块的密度.
（1）将天平放到水平实验台上并将游码归零后，小明发现托盘天平的指针如图甲所示，此时他应该将平衡螺母向_________（填“左”或“右”）调节，使天平横梁平衡。
（2）用调节好的天平测量合金块质量时，通过加减砝码后，天平的指针仍如图甲所示，此时小明应___________________________________，使天平横梁平衡。
（3）天平平衡时，所用砝码和游码的位置如图乙所示，则该合金块的质量是______g。
（4）小明用细线拴住合金块并将它浸没在盛水的量筒中，量筒的示数分别如图丙和丁所示，则该合金块的密度为_________g/cm3 .
（5）小明通过查阅密度表得知如下几种金属的密度（见下表），则该合金块可能是______(填序号)。
A.铝镁合金 B.铝锰合金 C.锌铝合金
-
难度：
使用次数：164
入库时间：2017-08-16

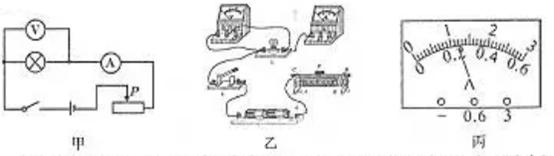

小明用“伏安法”测额定电压为2.5V的小灯泡的灯丝电阻，他设计的实验电路图如图甲所示。
（1）请用笔画线代替导线将图乙中的实物连接完整（滑片P向B端滑动时灯泡变亮）。
（2）闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是________________。

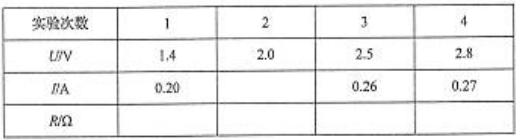

（3）排除电路故障后，小明实验过程中记录的数据如下表所示，其中第2次实验时的电流表示数如图丙所示，则通过小灯泡的电流为______A。
（4）小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这种做法_________（填“合理”或“不合理”）
（5）通过实验数据可知，该小灯泡的额定功率为_______W。
（6）小明________（填“能”或“不能”）用本次实验的器材探究电流与电压的关系。
