难度：
使用次数：195
入库时间：2017-08-16物理兴趣小
组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额 定电压为 2.5V）、电流表(0～0.6 A 0～3 A)、电压表(0～3 V 0～15 V)、开关、两节干 电池、滑动变阻器、导线若干。下图为该小组连接的实物图。
（1）请指出实物图连接的两处错误。
① ②

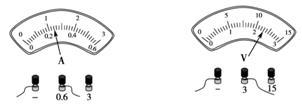

（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表 的示数如下图所示，电流表示数为
_A，则小灯泡电阻为 W 。（计算结果 保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡 在不同电压下的电阻值，数据处理表格如下所示，其中有
一处是不恰当的,这一处是，原因是 。
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示 数为 V，若此时电流表示数为 0.25A
，则小灯泡的额定功率为 W。 -
难度：
使用次数：79
入库时间：2017-08-16
浸没在液体中的物体受到的浮力，实质上是由于液体对其上、下表面的压力不 同造成的。在液体中，深度越深，液体压强越大，物体受到的压力也越大。浸没在液体中 的物体所受到的浮力大小与浸
没在液体中的深度是否有关呢？为探究这个问题，实验室准 备了弹簧测力计、天平、石块、木块、细线、烧杯、水。请你根据需要选择器材，完成以 下题目。（1）提出问题：
（2）实验器材：
（3）实验步骤：
（4）分析与论证：
（5）交流与合作：与同学进行交流时，有同学提出实验过程中未保证物体“浸没”在水 中，你认为他能不能得到正确的结论？为什么？
-
难度：
使用次数：465
入库时间：2017-08-16
某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全 等优点。其简化等效电路如图所示，此时处于空档位置。闭合开关 S，旋钮绕 P 转动，实 现档位转换，旋至 1 档时 R1、R2 同时工作，洗衣机处于加热状态；旋至 2 档时 R2 和电动机 同时工作，洗衣机处于保温洗涤状态。R1
和 R2 均为电热丝，其阻值不受温度影响，R1=22Ω， 主要参数如下表。（C 水=4.2×103 J／(kg•℃) ）
（1）洗衣机内注入 10kg 的水，在额定电压下连续加热
1050 秒，水温由 20℃上升到 50℃，此过程中的加热效率是多少？
（2）R2 阻值是多少？
（3）洗衣机处于保温洗涤状态时，干路电流是多少？
（4）防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大电 阻为 1×105Ω，人体的安全电压不高于 36V，通过计算判断防电墙技术能否保证人的安全。
-
难度：
使用次数：149
入库时间：2017-08-16
进入三月份以来，东营街头出现了一种共享电动汽车。下表是这种汽车的主要 参数。（g 取 10N/kg）
（1）电动机是电动汽车的核心部分，电动机工作时能量的转化是 。
电动机的工作原理是 。
（2）标准承载下，电动汽车静止时对水平地面的压强是多少？
（3）右图是电动汽车行驶在某路段的路程与时间图像，标准承载下，电动汽车以速度匀速行驶 1 分钟的耗电量为 0.4 kw·h，电动机的效率 是多少？
（4）若某燃油汽车百公里耗油 6 升，每升油 5.5 元，电动汽车充电每度 0.8 元，通过计算比较使用燃油汽车与电动汽车哪种更经济？
