入库时间：2017-08-13小明做“探究水沸腾时温度变化的特点”的实验，实验装置如图13所示。
(1)①实验中小明发现：水在沸腾的过程中，____（填“吸收”或“放出”）热量，温度保持不变。
②实验结束后，同学们进行了交流。下列说法中正确的是____（填字母）
A．温度计的玻璃泡要全部浸入被测液体中并接触容器底
B．读数时，视线要与温度计中液柱的液面相平
C．使用中间有孔的硬纸板可以减少热量的散失，缩短实验时间
D．如果测得水的沸点不是100℃，一定是操作中出现了错误
2)小明想继续探究水和食用油的吸热能力是否存在差异。他的实验设想是：选取____相同、初温相同的水和食用油，放在相同的烧杯里，用相同的热源加热相同的时间（水和食用油
均未沸腾），它们吸收的热量____（填“相同”或“不同”），通过比较它们升高的温度来判断水和食用油的吸热能力。
-
难度：
使用次数：215
入库时间：2017-08-13
在“探究凸透镜成像的规律”的实验中，小明将蜡烛、凸透镜、光屏依次放在自制光具座上，凸透镜始终固定
在光具座零刻度的位置，调节烛焰、凸透镜、光屏的中心在同一高度。(1)正确调节蜡烛和光屏的位置，直到光屏上出现清晰的烛焰的像，如图14甲所示，则光屏上的像是____（填“放大”、“缩小”或“等大”）的实像。
(2)实验中，由于蜡烛燃烧变短，小明发现光屏上看不到烛焰完整的像了。为了使烛焰清晰的像成在光屏的中心，他可以将光屏向____（填“上”或“下”）调节。
(3)将蜡烛逐渐向透镜移动，当蜡烛位于焦点以内时，撤去光屏，从光屏一侧向透镜方向看去，看到了烛焰正立的像（A’为A点像的位置）。请你在图14乙中画出两条入射光线经透镜后的折射光线。
(4)小明利用该凸透镜自制了一个模型照相机，如图14丙所示。在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动。在较暗的
室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像。再把凸透镜正对着室内近处点燃的蜡烛，为了使
薄膜上出现烛焰清晰的像，应该____
（填“拉长”或“缩短”）凸透镜和薄膜之间的距离。
-
难度：
使用次数：189
入库时间：2017-08-13
在“测定蜡块的密度”的实验中，实验步骤如下：[来源:学.科.网]

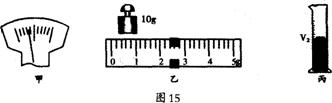

(1)把天平放在水平桌面上，把游码放在标尺左端的零刻度线处，天平指针静止时位置如图15甲所示，应将平衡螺母向____（填“左”或“右”）调节，直到横梁平衡。
(2)把蜡块放在____（填“左”或“右”）盘中，向另一个盘中加减砝码，并调节游码在标尺上的位置，直到横梁恢复平衡。此时盘中砝码的质量、游码在标尺上的位置如图15乙所示，则蜡块的质量m=_ g。
(3)在量筒中注入适量的水，读出水面所对应的刻度值V1，将蜡块轻轻地放入水中，静止时如图15丙所示，读出此时量筒中水面所对应的刻度值V2，计算出蜡块的体积为V2-V1，从而求出蜡块的
密度为ρ=这种测定蜡块密度的方法 （填“正确”或“不正确”）。
-
难度：
使用次数：72
入库时间：2017-08-13
小明测量未知电阻Rx的阻值，已知电源电压为6V且保持不变。
(1)请用笔画线代替导线，将图16中实物图补充完整（导线不允许交叉），要求滑动变阻器的滑片P向右移动时电流表的示数变大。
(2)正确连接电路后，小明闭合开关，发现电压表无示数，电流表有示数，故障的原因可能是电阻Rx （填“短路”或“断路”）。
(3)排除故障后，小明闭合开关，调节滑动变阻器，测量了三组电压值和对应的电流值，根据每组电压及电流的值，算出每组电阻Rx的阻值。要想得到最终的测量结果，他接下来的做法是： 。(4)实验结束后

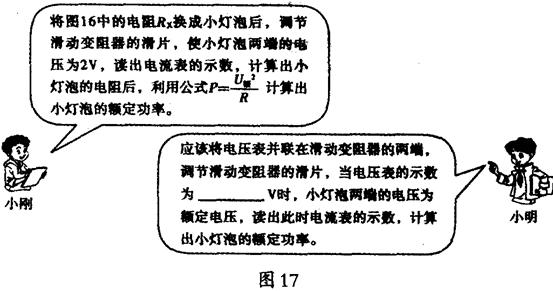

，小明和同组的小刚想测量小灯泡的额定功率，他们将定值电阻换成额定电压为3.8V、电阻大约为10Ω的小灯泡。实验中他们发现电压表0~15V量程损坏，他们关于实验方案展开了讨论，如图17所示。
①请你将小明的方案补充完整。
②小刚和小明用各自的方法进行了测量和计算，发现测量结果相差较大，这是什么原因呢，求助老师后，老师提醒他们，导体的电阻受温度的影响。于是他们利用小刚的实验电路，让小灯泡两端的电压逐次下调，使灯丝的温度不断降低，灯泡变暗直至完全不发光，测得小灯泡的电阻逐渐变小。于是他们明白了，由于灯丝的电阻随温度降低发生变化，导致小刚的测量结果比小明的测量结果____（填“大”或“小”）。
-
难度：
使用次数：72
入库时间：2017-08-13
小明的奶奶在家中用电水壶接水时，由于壶口较小，壶盖阻挡视线，很难观察到壶中水位的变化，结果水从壶中溢出洒到地上。小明一边帮奶奶擦地上的水，一边想：如果给电水壶安装一个报警器，当水位达到一定高度时，报警器发出声音，提示水接好了，这样就方便多了。

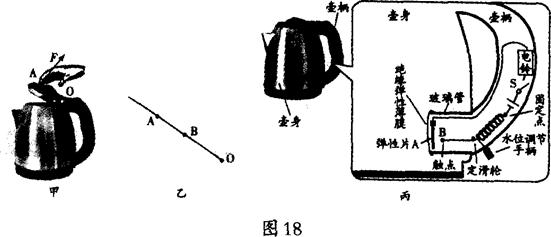

(1)小明找来家中的电水壶，如图18甲所示。观察电水壶的外观并研究它的使用过程，发现其中涉及一些物理知识，下列说法中正确的是____（填字母）
A．向壶中注水时，听到的声音是通过空气传到人耳的
B．金属壶身“反光”是发生了漫反射
C．烧水时壶嘴冒出的“白气”是液化现象
D．注水后壶底看起来变浅了，是光的折射现象
(2)当用力F打开壶盖时，壶盖相当于一个杠杆。请你在图18乙中画出壶盖所受重力G的示意图和重力的力臂l（O为支点，B为壶盖的重心，A为F的作用点）。
(3)小明认真思考后，结合学过的力学和电学知识，设计了如图18丙所示的报警电路。以下是小明的设计方案，请将其补充完整。
①报警器的水中部分是一个玻璃管，它的一端被绝缘弹性薄膜封闭。报警电路的一部分在玻璃管内，其中弹性片A靠近薄膜。使用时，闭合报警电路开关S，向壶内注水，随着壶中水位的升高，水对薄膜的压力逐渐
____（填“变大”或“变小”），弹性薄膜逐渐向右凹进，挤压弹性片A，直至弹性片A与触点B接触，报警电路接通，电铃发出报警声，提示已达到设定注水高度，即可断开报警电路开关S，停止注水。②为了满足不同的注水高
度要求，该电水壶的报警水位高度可以调节。水位调节手柄的一端固定在报警电路中长度可调的弹簧上，水位调节手柄可以移动，并能固定在不同档位的卡槽中。当水位调节手柄移动时，触点B可以随着它左右移动。请分析该报
警电路并说明，要想使报警器在更低的水位报警，可以调节水位调节手柄，使触点B向____（填“左”或“右”）移动。
