难度：
使用次数：299
入库时间：2017-08-12已知通过导体的电流与导体两端的电压和导体的电阻有关。小明在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：稳压电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干。
（1）请用笔画线，将图中的电路补充完整。
（2）连接电路时，将滑动变阻器的滑片移到了阻值嘴大端，电流表选择了0～3的量程。连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？ 。
（3）设计出记录实验数据的表格，表格中要有必要的信息。
（4）小明通过实验操作，还确定了电压的取值范围，在该范围内，他预设了n个间距相等的电压值，为了使测得的实验数据更准确，预设的每个电压值海英满足什么条件？ 。
（5）在该实验中，若滑动变阻器的接线柱接触不良，则闭合开关时，电流表和电压表的示数情况是
（只有一个正确选项，将正确选项的字母填在横线上）
A．只有电流表有示数 B．只有电压表有示数
C．电流表和电压表均有示数
D．电流表和电压表均没有示数 -
难度：
使用次数：337
入库时间：2017-08-12
小明在探究“液体压强的大小与液体深度和液体密度的关系”实验中，所用的器材有：U形管压强计、烧杯、刻度尺，足量的酒精、水和盐水，已知ρ酒精＜ρ水＜ρ盐水。
（1）如图是U形管压强计。实验前，为了检查探头与U形管之间是否漏气，小明用手轻压探头的橡皮膜，同时观察U形管两侧液面 。
（2）在探究“液体压强的大小与液体深度的关系”时，记录的部分实验信息如下表：
实验
次数
液体
密度
液体深度
h/cm
U形管两侧液面
的高度差△h/cm
液体压强
的大小
1
相同
32.7
a[]
222
6
5.8
b
3
9
8.9
c
①请将表格中a、b、c三处空缺的信息补充完整：
a、 b、 c、
②根据表中信息可得出的探究结论是 。

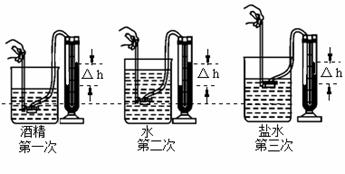

（3）在探究“液体压强的大小与液体密度的关系”
时，三次实验现象如图所示。三个烧杯中的液面相平，U形管两侧液面的高度差相同，探头在液体中的深度不同。
小明根据三次实验现象，并结合（2）中②的结论，得出了该探究结论。请你简要说明他分析实验信息得出该探究结论的过程。
