难度：
使用次数：949
入库时间：2017-08-12如图16所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表的量程：0～0.6A，电压表量程：0～3V，滑动变阻器规格为“20Ω 1A”
（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至8V，断开开关S1、闭合开关S2，为了保证电
路安全，求滑动变阻器的阻值变化范围。
图16
-
难度：
使用次数：366
入库时间：2017-08-12

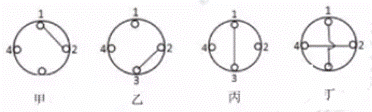

如图17所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式。该电热水壶有高温、中温、低温三档，中温档的额定功率为500W。求：
（1）电热水壶调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min,
水所吸收的热量及电热水壶的效率；
（2）电热水壶高温档的额定功率；
（3）若某次电热水壶用高温档加热0.1h，耗电0.09KW·h,通过计算判断此时电热水壶是否正常工作？
-
难度：
使用次数：121
入库时间：2017-08-12
物理是一门注
重实验的自然科学，请同学们根据自己掌握的实验操作技能，解答下列问题：（1）如图18所示的钟表，其分度值为 ，显示的时刻为15h min s。
（2）在练习使用量筒时，为了使测量结果更准确，应选用如图19所示中的 量筒，其量程是 。
（3）在练习用天平测量物体质量的实验中：
①取出天平，观察称量和感量
；②将天平（砝码）放在水平桌面上，如图20所示，
接下来的操作是 ；
③调节天平平衡，并完成以下实验步骤：
-
难度：
使用次数：173
入库时间：2017-08-12
【实验名称】用电流表和电压表测电阻
【实验器材】电压恒为3V的电源、电压表、电流表、标有“20Ω 2A”字样的滑动变阻器、待测电阻RX、开关、导线若干。
【实验原理】
【实验步骤】
（1）小明按如图21所示的电路图连接电路；
（2）闭合开关，发现电流表示数如图21乙所示，则下一步的实验操作是：先 ，然后
；
（3）小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在着不足，其不足是 ；
（4）改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为 Ω；还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成 ；
数据表格
（5）实验过程中，若小明将滑片P移到了如图22所示的位置，闭合开关，此时电流表的示数为 。
-
难度：
使用次数：90
入库时间：2017-08-12
探究水沸腾时温度变化的特点
（1）如图23所示，是某小组安装的实验装置，合理的安装顺序是 （填序号）。
①烧杯和水 ②酒精灯 ③铁杆A和温度计（含纸盖） ④铁圈B和石棉网
（2）下表是小燕记录的实验数据：
实验过程中，她发现在第3min时，水中的气泡在上升的过程中逐渐 （选填“变大”或“变小”）。
（3）请将图24中的坐标系补充完整，并根据上表数据绘出水温与时间的关系图像。
（4）由数据及图像可知，水沸腾时，继续加热，水的温度 。
（5）通过学习，小燕终于明白妈妈用炉火炖汤时，在汤沸腾后总是 的道理（选填“保持大火”或“调为小火”）。
