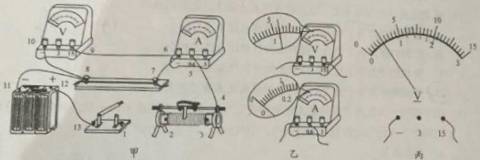

入库时间：2017-08-11小华用如图甲所示电路测量合金丝电阻，电源电压为6V。
（1）在图甲中用笔画线代替导线将实验电路连接完整，使实验中滑动变阻器的滑片向右移动时电流表示数增大。
（2）闭合开关前应将滑动变阻器的滑片移动到 端。
（3）闭合开关后，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端过程中，发现电压表和电流表的指针只在图乙所示位置发生很小的变化，由此可以推断：电路中 （选填图中表示接线柱的数字）间发生了 （断路/短路）。
（4）在电路故障排除后，调节滑动变阻器，当电压表指针如图丙所示时，电流表读数为0.5A，由此，小华算出接入电路合金丝的电阻为 Ω。
（5）为准确地没出合金丝的电阻，对实验应作怎样的改进？答： 。
-
难度：
使用次数：159
入库时间：2017-08-11
阅读短文，回答问题：
超声测速仪

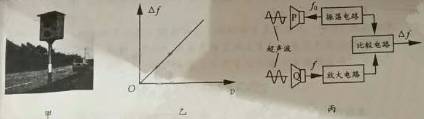

如图甲所示是公路旁觉的超声波测速仪，它向行驶的车辆发射频率为f0（一般为30kHz～100kHz）的超声波，当车辆向它靠近时，车辆反射回来的超声波频率f增大；当车辆远离时，反射回来的超声波频率f减小，变化的频率Δf=|f0-f|与车辆速度v关系如图乙所示。
超声波测速仪内部工作原理如图丙所示，P、Q是压电超声换能器，在外力作用下发生形变时会产生电压，形变消失后，电压随之消失；反之，当在其上加一定电压就会发生形变，电压消失后，形变随之消失。超声波测速仪内部振荡电路产生高频交流电压加到P上，P产生相同频率的超声波；被车辆反射回来的超声波在Q上产生交流电压，其频率与反射波的频率相同，比较电路将振荡电路和放大电路的两种频率的交流电压进行比较，计算出它们的差值Δf=|f0-f|，由Δf就能知道车辆的速度。
（1）当车辆靠近超声波测速仪时，反射回来的超声波频率f (大于/等于/小于)f0；
（2）超声小测速仪工作时，压电超声换能器 。
A．均将形变转换成电压 B．P将形变转换成电压，Q将电压转换成形变
C．均将电压转换成电流 D．P将电压转换成形变，Q将形变转换成电压
（3）为使超声波测速仪正常工作，振荡电路中产生交流电的图像可能是下图中的 。
（4）汽车先后以v1和v2的速度远离超声波测速仪时，反射回来超声波的频率分别为f1和f2，且f1大于f2，则v1 (大于/等于/小于)v2。
（5）汽车行驶中，超声波测速仪监测到Δf与它们之间的距离r关系如图丁所示，以测速仪为参照物，该汽车的运动情况是 。
