难度：
使用次数：107

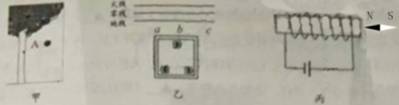

入库时间：2017-08-11按照题目要求作图：
（1）在图甲中画出下落苹果A所受重力的示意图。
（2）在图乙中用笔画线将墙壁插座背面的导线a、b、c接到电路中。
（3）在图丙中标出小磁针的磁极，并画出通过小磁针中心的一条磁感线。
-
难度：
使用次数：441
入库时间：2017-08-11
如图所示是一种塔式起重机，它将600kg的建筑材料匀速吊起时，对绳子的拉力为2500N，在建筑材料上升5m高度过程中，绳端移动的距离为15m，g取10N/kg，求：
（1）建筑材料所受的重力；
（2）起重机对绳拉力做的功；
（3）塔式起重机的机械效率。
-
难度：
使用次数：209
入库时间：2017-08-11

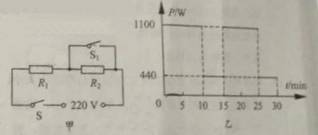

在综合实践活动中，小峰设计了一种煮饭电路，如图甲所示，图中R1和R2均为电阻丝 ，S1是自动控制开关，煮饭时，将该电路接入220V电源，在30min内，电路总功率随时间变化的图像如图乙所示，求：
（1）0～5min内通过R1的电流；
（2）30min内电路消耗的电能；
（3）10～15min内R1的电功率。
-
难度：
使用次数：65
入库时间：2017-08-11
小刚在测量食用油密度的实验中。
（1）将天平放在 桌面上，移动 至标尺左端“0”刻度线后，指针位置如图甲所示，随即在天平左盘中放入盛有食用油的烧杯，在右盘中加入砝码，并移动游码，使天平平衡，测得烧杯和食用油的总质量为87.8g。
（2）向空量筒中倒入30.0mL的食用油，再将烧杯放在天平左盘中，当右盘所加砝码和游码位置如图乙所示时，天平平衡，量筒中食用油的质量为 g，计算得出食用油的密度为 kg/m3。
（3）在（1）中测量质量前，小刚没有调节天平平衡，这使测得的烧杯和食用油总质量 （偏大/不变/偏小），测得的食用油密度 （偏大/不变/偏小）。
-
难度：
使用次数：125
入库时间：2017-08-11
小明用茶色玻璃板和两个相同的柜子做探究像与物到平面镜距离关系的实验。
（1）将玻璃板 立在水平桌面上，在白纸上沿玻璃板前后两表面画线MM＇和NN＇。
（2）在玻璃板前放棋子A，将棋子B放到玻璃板后，使它与 重合。
（3）在白纸上沿棋子A和B的边缘画图，测量A的右端到MM＇的距离lA=4.30cm；测量B的左端到NN＇的距离如图所示，其值为lB= cm。
（4）改变A的位置，将数据记录在下表中，表中有一个数据异常，该数据是 cm，它最有可能测量的是 距离。
（5）修正（4）中异常数据后，比较lB和lA，发现lB总是小于lA，为准确获得实验结论，请你对小明实验中的错误操作进行纠正，答： 。
