难度：
使用次数：485
入库时间：2017-08-10在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5 V．

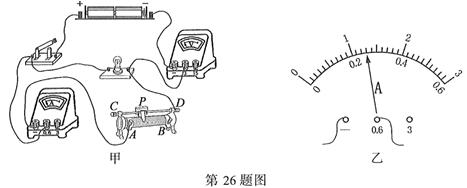

（1）图甲是小明测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上 打“×”，并在图中改正．[来源:学科网]
（2）闭合开关前，滑片P应位于 ▲ （选填“A”或“B”）端．
（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 ▲ W．（4）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）．
①只闭合开关 ▲ ，调节R2，使电压表的示数为2.5V：
②只闭合开关 ▲ ，调节 ▲ ，使电压表的示数仍为2.5V．
③接着将R2的滑片P调至最左端，记下电压表
的示数为U1．；再将R2的滑片P调至最右端，记下电压表的示数为U1．则小灯泡额定功率的表达式P额= ▲ （用U额、R0、Ul、U2表示）． -
难度：
使用次数：888
入库时间：2017-08-10
最近，南京服务网络平台上线了“共享汽车”服务．如图所示是“共享汽车”中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的1/8．
（1）某市民驾驶该车行驶在回家的路上，若以该车为参照物，路旁的树木是 ▲ （选填“运动”或“静止’’）的．
（2）该车以36km/h的速度匀速行驶6min，求通过的路程．
（3）一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m2，已知车对地面的压强是1.2×105Pa，求空车的质量．（g取10N/kg）
-
难度：
使用次数：195
入库时间：2017-08-10
如图所示，是一个照明系统模拟控制电路．已知电源电压U =4.5V，定值电阻R1=5Ω，滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx）．当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，
照明系统内照明灯自动工作．
（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？
（2）闭合开关S，将滑片P移至
b端，求E0为多少？
（3）要使E0=1.2 lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2 lx时能保持5min不变，求这段时间内R2消耗的电能．
（4）本系统可调E0的最小值是 ▲ lx．
