入库时间：2017-08-10小明和小华测量定额电压为2.5V的小灯泡的额定功率

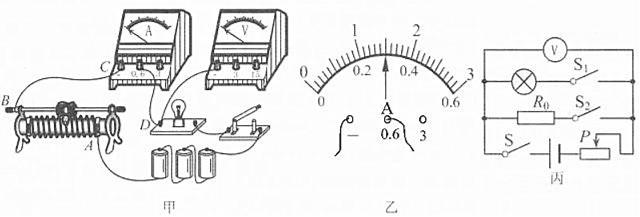

（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．
②闭合开关前，应将滑动变阻器处在最 （填写“左”或“右”）端．
③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电
路中只有一处故障，且各器材，导线均完好，则电路故障可能是 ．④排除故障后，闭合开关，移动滑动变阻器，当电压表为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为 W．
（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．
①操作 ；
②如何判断： ．
（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持3.5V不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：
（1）断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为2.5V；
（2）保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为2.6V；
小灯泡的额电功率为 W（计算结果保留两位小数）．
-
难度：
使用次数：58
入库时间：2017-08-10

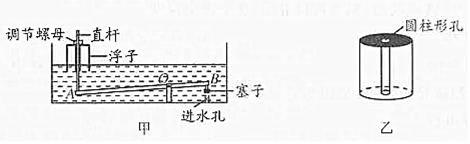

图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB可绕O点旋转，A端与直杆底端相连，B端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水．
（1）为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验
①将浮子倒置后，用刻度尺测出浮子内的深度h
②将浮子装满水， ；
③浮子上底面的面积表达式：S上= （用所测量物理量的符号表示）
（2）若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1.0×105Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，求此时：
①浮子上底面所受内外气体压力差为多大？
②OA长6cm，OB长4cm，塞子受到水的压力为多大？
（3）科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母．
