难度：
使用次数：152
入库时间：2017-08-10用如图所示的甲乙两种液体质量和体积的关系图象．甲的密度为 g/cm3，将体积相等的两种液体分别倒入相同容器中，则 （选填“甲”和“乙”）液体对容器底部的压强大．
-
难度：
使用次数：279
入库时间：2017-08-10
下表示某型号电烤箱铭牌部分参数，其内部电路图如图所示，R1和R2均为电阻丝，电烤箱在低温档正常工作0.5h所消耗的电能是 kW•h，R2的阻值是 Ω．
额定电压
220V
额定功率
高温档
1100W
低温档
440W
-
难度：
使用次数：76
入库时间：2017-08-10

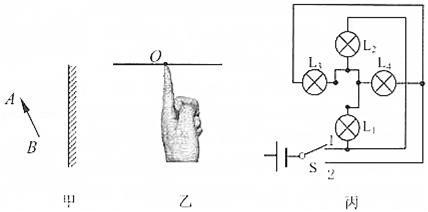

按要求作图
（1）请在图甲中画出物体AB经过平面镜所成的像．
（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．
（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．
-
难度：
使用次数：123
入库时间：2017-08-10
图甲是某型号视频展示台，其摄像头中的镜头相当于一个焦距可调的凸透镜，使用时，将物品放在展示台的摄影面板上．
（1）该视频展示台摄像头的镜头焦距可调范围为5.4mm﹣64.8mm，把一张照片放在投影面板上，镜头离投影面板的距离为40cm，照片通过镜头成的像是
A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像
（2）与视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图乙所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2Ω，Rφ为阻值是10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压表示数为6V，求：
①电动机正常工作时，通过电阻Rφ的电流是多大？
②电动机正常工作2秒所消耗的电能是多少？
③若电动机正常工作时，有5%的机械能用来提升物体，物体在2秒内上升的高度是多少？
-
难度：
使用次数：340
入库时间：2017-08-10
同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ水=1×103kg/m3）
（1）为了测出塑料瓶的体积，进行如下操作，

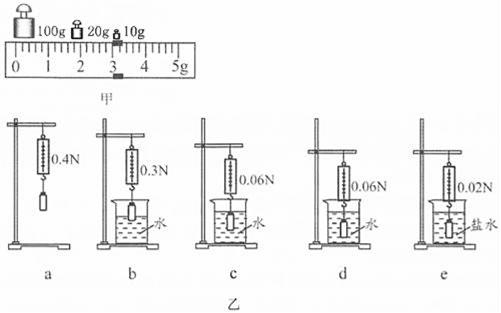

①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过増减砝码和移动游码使天平再次平衡，所加砝码和游码的位置如图甲所示，烧杯和水的总质量为 g．
②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过増减祛码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，塑料瓶的体积是 cm3．
（2）同学们根据生活经验提出了如下三种猜想，并举出了相应的实例
猜想一，浮力的大小与物体的密度有关，实例：铁块可以在水中下沉，木头可以浮在水面上
猜想二，浮力的大小与液体的密度有关，实例：鸡蛋可以在水中下沉，在盐水中可以浮起来
猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大
为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图乙所示．
①根据实验步骤d和 （填序号），可以确定猜想二是正确的；
②根据实验步骤c和d可以验证猜想三是 （选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是 ．
③要验证猜想一是否正确，可以在塑料瓶中 后再进行探究．
④同学们讨论认为，猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于 g/cm3（计算结果保留1位小数）．
