难度：
使用次数：434
入库时间：2017-08-04导体A和B在同一温度时，通过两导体的电流与其两端电压关系如图所示．则由图可知导体A的电阻为 Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为 A．
-
难度：
使用次数：500
入库时间：2017-08-04
如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是 ，电流之比是 ．
-
难度：
使用次数：158
入库时间：2017-08-04
以下是某实验小组进行的两组光学实验；
（1）图甲“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的 关系．
②移去玻璃板后面的蜡烛，将光屏放在此处，则光屏上 （选填“能”或“不能”）接收到烛焰的像．
③将蜡烛远离玻璃板，像的大小将 （选填“变大”、“变小”或“不变”）
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．
①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图所示，则该透镜的焦距为 cm．
②将蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、 的实像．人们利用这一原理制成了 ．
③若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向 （选填“上”或“下”）移动．
-
难度：
使用次数：65
入库时间：2017-08-04
小华总结所做过的力学探究实验，发现：
（1）甲实验：让同一小车从同一斜面的同一高度由静止滑下后，分别在毛巾、棉布、木板上滑行直到静止．由实验可知：平面越光滑，小车所受的阻力越 ，速度减小的越慢，小车运动的距离越 ．
（2）乙实验：用弹簧测力计拉着木块在水平桌面上做 运动，根据 原理可知弹簧测力计的示数即为摩擦力的大小．
（3）丙实验：让质量相同的钢球从同一斜槽的不同高度滑下，是为了探
究动能与 的关系，钢球动能的大小是通过 来判断的． -
难度：
使用次数：350
入库时间：2017-08-04
在探究电流与电阻关系的试验中，所用器材如下：蓄电池（6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω各一只）、开关、滑动变阻器（1.5A 20Ω）、导线若干．

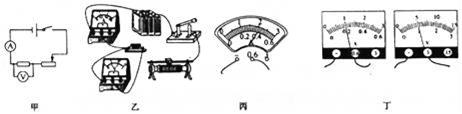

（1）请你帮助小军按图甲所示的电路图连接图乙的实物电路，要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大．
（2）补接后小军先将5Ω电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，电流表示数如图丙．请读出示数： A．
（3）当小军将10Ω电阻换接成15Ω电阻后，发现无论怎样移动滑动变阻器的滑片，都不能使电压表示数仍为2V，分析其原因可能是 （答出一种情况即可）．
（4）小军完成此实验后，想利用原
有器材进行”伏安法测电阻“的实验．电路连接正确后闭合开关，发现电流表无示数，电压表示数为6V，你认为发生故障的原因是 ．（5）排除故障后，将滑片P移到某一位置时，两表读数如图丁所示，小军计算得出所测电阻的阻值R= Ω．你认为这个结果可靠吗？ ，理由
