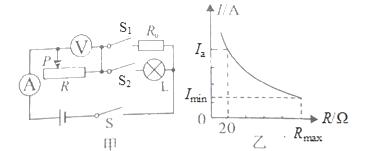

入库时间：2017-07-26如图甲所示，灯泡L标有“6V 3W”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动 滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为Ia；只闭合开关S、S2，滑片P置于b点时，变 阻器连入电路的电阻为Rb，电流表的示数为Ib，已知Rb：R0=7：3，Ia：Ib=5：4．求：
（1）小灯泡正常工作时的电阻RL
（2）只闭合S、S2，滑片P在b点时，电流表的示数Ib；
（3）电源电压．
