入库时间：2017-07-20综合实验（可以配图说明）：
小雨要探究“物体重力势能的大小与材料的关系”，请完成实验设计方案。
器材
（1）木楔、细沙、 （请从下列器材中选取2项，填写字母序号）
A.质量相同的铜块、铁块和铝块；B.体
积相同的铜块、铝块和木块；C.刻度尺。实验
步骤
（2）
分析数据，得出结论。
数据
记录
表格
（3）数据记录表：
重物的材料
重物被举的高度H/cm
木楔陷入沙中深度h/cm
铜块
50
铁块
50
铝块
50
-
难度：
使用次数：431
入库时间：2017-07-20

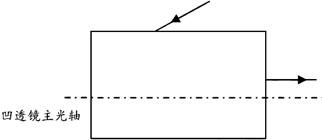

综合作图——光学黑箱：已知黑箱内有一只凹透镜和一只平面镜。请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置。
-
难度：
使用次数：350
入库时间：2017-07-20
在如图所示电路中，电流表量程为0~0.6A，电压表量程为0~3V，电阻R2的阻值为20Ω，灯泡R1的阻值和同一电源的电压均保持不变。请画出该题的各个等效电路图。
(1)只闭合开关S2、S3时，电流表示数为0.2A，求电源电压是多少？
(2)只闭合开关S1、S2、S3时，R1正常发光，电路总功率为2.4W，求R1的阻值是多少？
(3)只闭合开关S1，滑动变阻器R3的滑片调至最右端，R3两端的 电压为U3；再将电源更换，保持滑片位置不变，R3两端的电压变为U3'，电流表示数为0.15A。已知U3∶U3'=2∶3。求更换电源后，只闭合开关S1、S4时，在不损坏电流表、电压表和灯泡的情况下，R3的阻值变化范围是多少？
-
难度：
使用次数：646
入库时间：2017-07-20

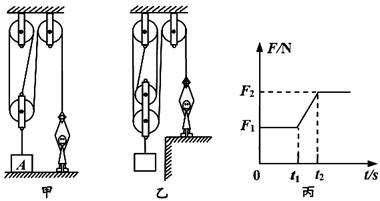

小雨用滑轮组提升重物。每个滑轮等重，不计绳重、摩擦和水的阻力。请画出与解题过程相应的受力分析示意图。
(1)物体A的质量为50kg，求物体A的重力是多少？
(2)如图甲所示，小雨对绳子自由端的拉力为150N时，地面对物体A的支持力是100N。为了提起物体A，他增加了滑轮个数，组装了如图乙所示的滑轮组，并利用它将物体A在空气 中匀速提升了2m，求小雨做的功是多少？
(3)小雨用图乙所示的滑轮组，将另一密度为1.5×103kg/m3的物体B从某液体中匀速向上拉至空气中，拉力F随时间t变化的图象如图丙所示。已知F2与F1之差为50N，在空气中提升B时滑轮组的机械效率为 75%。求液体密度是多少？
-
难度：
使用次数：156
入库时间：2017-07-20

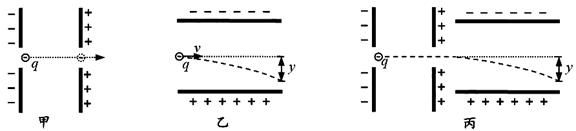

归纳式探究——研究带电粒子在电场中的运动：
给两块等大、正对、靠近的平行金属板
加上电压，两板之间就有了电场。带电粒子在电 场中受到力的作用，速度的大小和方向都可能发生变化。

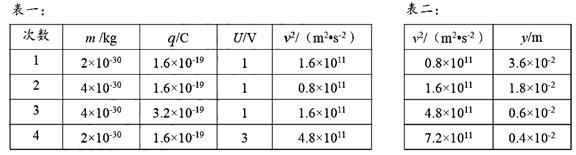

(1)甲图中两板间电压为U，若一个质量为m，电荷量为q的负粒子，在力的作用下由静止开始从负极板向正极板运动，忽略重力的影响，到达正极板时的速度v与质量m、电荷量q和电压U的关系数据如表一。则带电粒子到达正极板时速度的平方v2=k1 。
(2)在其他条件一定时，若第二次实验中的带电粒子以不同的速度沿着乙图中的两板中线方向入射到电场中，带电粒子就会发生偏转，离开电场时偏移距离y与入射初速度v的关系数据如表二。则偏移距离y＝k2 。将数据的表格形式变成公式形式，运用了 法。
(3)将甲、乙两装置组合，如图丙所示。甲装置两板间电压为2V，质量为4×10-30kg， 带1.6×10-19C电荷量的负粒子，自甲装置负极板由静止开始运动，则其最终离开乙装置时 偏移距离y＝ m。
