将装有水的试管放入装有水的烧杯中,用酒精灯对烧杯进行加热,如题13图所示,一段时间后,观察到烧杯中的水沸腾,而试管中的水 (选填“会”或“不会”)沸腾,原因是 ,同时还观察到烧杯口周围出现大量的“白气”,这是因为烧杯中的水蒸气在杯口周围遇冷 而成(填物态变化名称)。

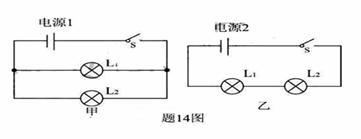

有“3V 0.75W”的L1灯泡和“3V 1.5W”的L2灯泡,如题14图甲所示,闭合开关,L1灯泡和L2正常发光,则电路总电阻R= Ω;如题14图乙所示,闭合开关,L1灯正常发光,则电源2的电压U= V;此时L2消耗的实际功率P= W(假设灯丝电阻不变)。
(1)如题15—l图所示,请你根据近视眼的矫正方法,完成光路图。
(2)如题15—2图所示,利用羊角锤撬起钉子,请你在羊角锌A点处画出所能施加最小动力F1,并画出阻力F2的阻力臂L2。
(3)小明用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,无论是楼上或楼下都可以任意开灯、灭灯,既可以在楼下开灯到楼上灭灯,又可以在楼上开灯到楼下灭灯,请你根据小明设计的意图,用笔画线代替导线完成题15—3图的电路。
(1)螺线管通电后,小磁针静止时的指向如题16-l图所示,则通电螺线管右端为 极,电源的 端为正极。

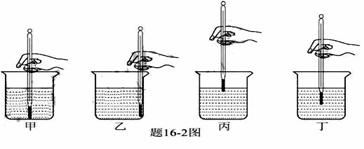

(2)实验室里常用的液体温度计是根据 的规律制成的,如题16-2图所示,液体温度计测量液体温度时,操作正确的是 图。
(3)如题l 6 -3图所示,电流表的示数是 A,如题l 6 -4图所示,弹簧测力计的示数是 N物体M的质量是 kg(g =10N/kg)。
如题17图所示,小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验,凸透镜的焦距为12cm。
(1)蜡烛和凸透镜的位置不变,要使光屏承接到一个倒立、 清晰的实像,具体的操作是:首先将光屏向右移动, ,直到找到最清晰的像,日常生活中 (选填“照相机”、“投影仪”或“放大镜”)就是利用这一原理制成的。
(2)当蜡烛燃烧一段时间后会变短,烛焰的像会往 偏离光屏中心。
(3)请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处:
① ;② 。
