如图所示,是某兴趣小组在“探究影响滑动摩擦力大小的因素”时设计的实验装置.长滑板放在紧靠竖直墙壁的水平实验桌上,弹簧测力计左端通过细绳连接金属物块P,右端固定在墙上.在水平外力F的作用下,将长滑板从物块P的底下水平向左抽出.
方案一:保持物块P对长滑板的压力不变,更换不同材料的长滑板,重复多次实验,得到的实验数据如表1;
方案二:保持长滑板的材料不变,在物块P的上表面增减砝码,重复多次实验,得到的实验数据如表2
表1
长滑板、P材料 | 木块﹣金属 | 金属﹣金属 | 皮革﹣金属 | 橡胶﹣金属 | … |
弹簧测力计的示数(N) | 3.2 | 3.6 | 3.9 | … |
表2
材料 | 橡胶﹣﹣金属 | ||||
物块P对长滑板的压力大小(N) | 13 | 15 | 17 | 19 | … |
弹簧测力计的示数(N) | 3.9 | 4.5 | 5. | 5.7 | … |
根据以上数据回答以下问题:
(1)弹簧测力计对物块P的拉力大小等于物块P受到的滑动摩擦力,理由是 ;
(2)表1中当使用木块与金属做实验时,弹簧测力计的示数如图所示,则物块P所受到的滑动摩擦力为 N;
(3)分析表1、表2中的实验数据,你能得到的结论是 ;
(4)在现实的生产与生活中,许多摩擦对我们是有用的,请你联系生活实际,试例举一个增大有用摩擦的实例,并说明是通过采取什么措施来增大摩擦的: .

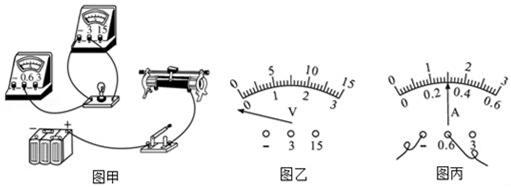

用图甲中所示实验器材测量小灯泡的电功率,小灯泡L的额定电压为2.5V.
(1)为了完成实验,请在图甲中用笔画线代替导线将实验电路连接完整(连线不交叉).
(2)闭合开关,发现电压表指针偏转如图乙所示,其原因是 .
(3)排除故障后,调节滑动变阻器使小灯泡正常发光,此时电流表的示数如图丙所示,则通过小灯泡的电流为 A,该小灯泡的额定功率是 W.
跳伞是一项极具挑战的运动,现在越来越受到人们的喜爱.在某次跳伞训练过程中,一体重为500N的运动员从空中悬停的直升机上由静止开始竖直跳下,其速度与时间的关系如图所示,经15s下落210m后,开始做匀速直线运动直至落地,整个过程用时30s,求在这个过程中:
(1)运动员下落的平均速度;
(2)重力做的功;
(3)匀速下降时重力做功的功率.
如图所示的电路中,定值电阻R1=150Ω、R2=300Ω.闭合开关S后,电流表A2的示数为5mA.求:
(1)电阻R1两端的电压为多少
(2)电流表A1的示数为多少
(3)电路工作5min,R1产生的焦耳热是多少.
