难度：
使用次数：260

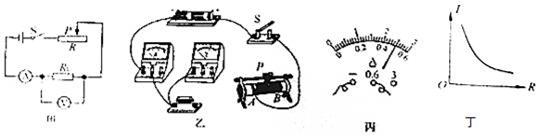

入库时间：2017-07-10在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．
（1）请按图甲所示的电路图，将实物图乙连接完整．
（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是 ．
（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为 A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数 ，同时记下对应的电流值．
（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不
便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是： ． -
难度：
使用次数：529
入库时间：2017-07-10
如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：
（1）利用斜面搬运货物主要是为了 ；
（2）货物在水平面上运动的速度为多少？
（3）水平推力做功的功率为多少？
（4）斜面的机械效率为多少？
-
难度：
使用次数：395
入库时间：2017-07-10

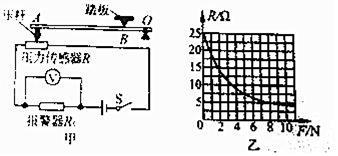

小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：
（1）由图乙可知，压力传感器R的阻值随压力F的增大而 ；
（2）当踏板空载时，闭合开关，电压表的示数为多少？
（3）当报警器开始报警时，踏板设定的最大压力值为多少？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向 （选填“左”或“右”）移动，并简要说明理由．
