入库时间：2017-06-19完成下列两个实验探究：

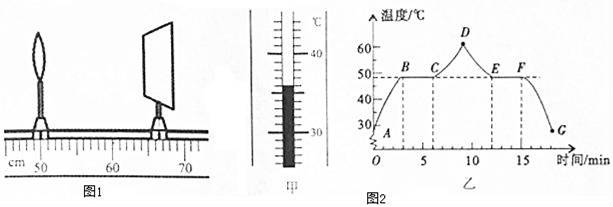

（1）在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、 （选填“缩小”、“放大”或“不变”）的实像，如图1所示，此时的像距为 cm．生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律．
（2）小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图2甲所示，为 ℃；小宇画出了“温度﹣时间”图象，如图乙所示，由此可知，海波是 （选填“晶体”或“非晶体”），海波在第10min时处于 （选填“固态”、“液态”或“固液并存”）．
-
难度：
使用次数：122
入库时间：2017-06-19

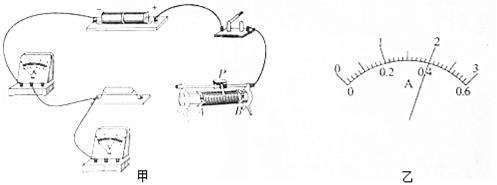

小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个．
（1）请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）．
（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到 （选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为 A．
（3）接下来，小宇同学应该 ，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻
替换为10Ω．闭合开关，调节滑片P，使电压表示数为 V，将电流表示数记录在表格中．
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.2
0.1
（4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流与电阻成 （选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终 （选填“大于”或“小于”）所需电压．
-
难度：
使用次数：224
入库时间：2017-06-19

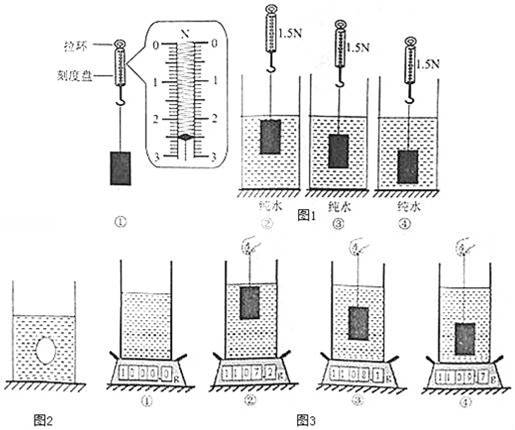

如图1所示，小彬同学对“浸没在液体中的物体所受浮力大小与深度是否有关”进行了实验探究．
（1）实验前首先应按竖直方向对弹簧测力计进行 ．本实验中，使用弹簧测力计时，手应该拿株弹簧测力计的 （选填“拉环”或“刻度盘”）．
（2）小彬同学依次进行了如图1所示的实验，第①次实验中测力计示数为 N．通过分析发现，浸没在纯水中的物体所受的浮力大小与深度 （选填“有关”或“无关”）．进一步分析得出：物体浸没后与放入前相比，容器对水平地面的压力增加了 N．
（3）小彬同学又进行了“盐水浮鸡蛋”的实验，发现一个有趣的现象：悬浮在盐水中如图2所示位置的鸡蛋，如果用外力将鸡蛋轻轻向下或向上移动一小段距离，撤销外力后它马上又回到原来位置悬浮．此现象初步表明：深度增大，浸没在盐水中的鸡蛋所受的浮力 （选填“增大”、“减小”或“不变”）．
（4）为了精确检验这一结论是否正确，小彬同学找到一个分度值为0.1kg的电子秤，将图1中的纯水换成盐水静置一段时间后，用图1中的同一物体，依次进行了图3所示的实验．分析电子秤的示数可知：（3）中的结论是正确的．进一步分析可知，出现这一现象的真正原因是：盐水的 随深度面变化．小彬同学为自己的新发现感到万分高兴，但他并没有停下探究的脚步，再一次分析，他计算出图3②到图3④细线对物体拉力的变化量为 N．
-
难度：
使用次数：579
入库时间：2017-06-19
如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（1）电源电压；
（2）电阻R1消耗的电功率．
-
难度：
使用次数：141
入库时间：2017-06-19
如表所示为某电烤箱的铭牌，高温档额定功率模糊不清．如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，R2=72.6Ω．电烤箱开关接1时是低温档，接2时是高温档．求：
（1）电烤箱在低温档正常工作10min电流做的功；
（2）R1的阻值；
（3）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．
××牌电烤箱
额定电压
220V
额定功率
高温档
×××W
低温档
400W
