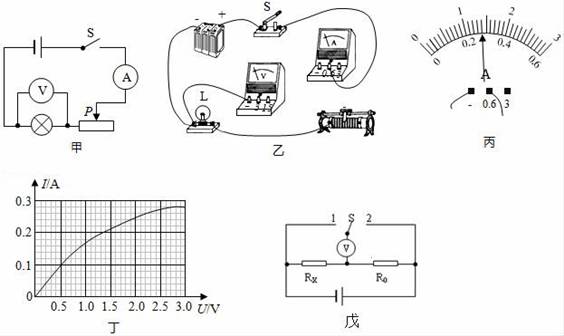

用伏安法测量标有电压为2.5V的某小灯泡电阻的实验时,电路图如图甲所示.
(1)根据电路图完成图乙中实物连接.
(2)如图丙所示,小灯泡正常工作时电流表的读数为 A,此时小灯泡的电阻约为 Ω(保留1位小数).
(3)通过调节滑动变阻器的滑片,多次测量,画出了小灯泡中电流随其两端电压变化的I﹣U关系图象(如图丁),发现:当电压表的示数增大时,电压表与电流表的示数之比 (选填“变大”、“变小”或“不变”),说明 .
(4)若将这样的两个小灯泡串联后接在电压为1V的电源两端,则此时两个小灯泡的总电阻为 Ω.
(5)为测量待测电阻Rx阻值,某同学设计了如图戊所示的电路,R0的阻值已知且电源电压不变,结果她并不能测出Rx阻值,原因是开关S接通2时 .
一只质量为0.1kg的平底玻璃杯内装有质量为0.1kg的水,杯中水深0.1米,底面积为8cm2,放在水平桌面上,已知ρ水=1.0×103kg/m3,g=10N/kg,求
(1)水对杯底的压强;
(2)杯子对桌面的压强.

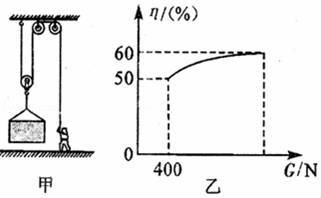

工人用图所示的滑轮组运送建材上楼,每次运送量不定,滑轮组的机械效率随建材重量变化的图象如图乙,机械中摩擦力及绳重忽略不计,g=10N/kg.
(1)从图乙中看出,建材重400N时,滑轮组的机械效率为50%,则动滑轮重为多少?
(2)若某次运送建材的质量为50kg,则建材的重力是多少?
(3)若工人在1min内将建材匀速竖直向上提升了12m,作用在钢绳上的拉力为300N,求拉力的功率;
(4)当滑轮组的机械效率为60%时,运送建材的重力是多大?

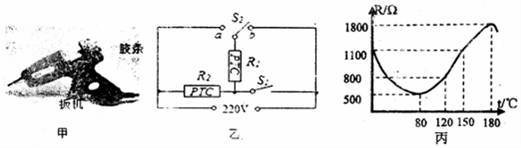

图甲是“胶枪”外形,其功能是将固体胶加热融化成粘合剂,图乙是其内部电路结构简图,两只PTC加热元件R1和R2相同,单只PTC加热元件的电阻与温度的变化关系如图丙所示.胶枪工作原理:接通220V电源,胶枪扳机松开时,进入预热状态;开关S1断开,开关S2的触片与b触点接通,约60s后固体胶熔化成液态粘合剂,达到正常工作温度.此后,若扣动扳机,胶枪就进入正常工作状态:开关S1闭合,开关S2的触片与a触点接通,固体胶条向前挤压,枪口冒出温度为150℃~180℃的粘合剂.在近似计算时,可以认为粘合剂的温度与PTC加热元件的温度相同.问:
(1)单只PTC加热元件在预热过程中的最小电阻为多少?
(2)胶枪预热状态时R1和R2是串联还是并联?正常工作状态时R1和R2是串联还是并联?
(3)胶枪在预热过程中消耗的最大功率是多少?
(4)接通电源60s后,假设胶枪在恒温为150℃的条件下正常工作100s,它产生热量的60%被胶条吸收,在这过程中胶条吸收了多少热量?
