难度：
使用次数：252
入库时间：2017-05-14如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小．下列与此工作原理相同的电器设备是：
A．电饭锅 B．电铃 C．发电机 D．电动机
-
难度：
使用次数：664
入库时间：2017-05-14
如图所示的电路中，电源电压为20V，定值电阻厅为20Ω，滑动变阻器标有“30 1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则：
A．电路允许通过的最大电流为1A B．电路消耗的最小功率为8W
C．电压表的最小示数为5V D．滑动变阻器接入电路的最小阻值为10Ω
-
难度：
使用次数：614
入库时间：2017-05-14

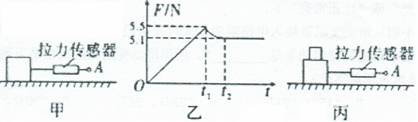

如图甲所示，用一拉力传感器(能感应力大小的装置)水平向右拉一水平面上的木块，A端的拉力均匀增加，0～t1时间木块静止，木块运动后改变拉力，使木块t2后处于匀速直线运动状态．计算机对数据处理后，得到如图乙所示的拉力随时间变化图象，回答下列问题：
(1)当用F=5.3N的水平拉力拉静止的木块时，木块所受摩擦力大小为________N；若用F=5.8N的水平拉力拉木块，木块所受摩擦力大小为__________N．
(2)如图丙所示，为研究滑动摩擦力F摩大小与接触面受到压力FN大小的关系，在重力为17N的木块上每次增加1N重的砝码，分别用水平拉力，使木块做匀速直线运动．实验测量数据如表：
木块对水平地面的压力FN
17
18
19
20
21
水平拉力F(N)
5.1
5.4
5.7
6.0
6.3
根据表格数据,得出滑动摩擦力F摩大小与接触面受到压力FN大小的关系式为___________．
-
难度：
使用次数：896
入库时间：2017-05-14
某班同学在探究滑轮组的机械效率与哪些因素有关时，他们猜想滑轮组的机械效率可能与物重和物体上升的高度等因素有关，各小组利用如图所示的装置进行验证，小明那组得出的实验数据如表:
实验次数
物重(N)
物体上升高度(m)
拉力(N)
绳自由端移动距离(m)
机械效率(％)
1
1
0.1
0.6
0.2
83.3
2
1
0.1
0.4
0.4
62.5
3
2
0.1
0.65
0.4
76.9
4
1
0.2
0.6
0.4
83.3
(1)分析实验数据得出：同一个滑轮组的机械效率与物体上升的高
度_________(选填“有”或“无”)关．
(2)在测拉力时，某同学使测力计缓慢加速直线运动，该同学测得的机械效率与正确操作相比__________(选填“偏大”、“偏小”或“不变”)．
(3)我们在生活中经常给各种机械加润滑油，是为了_____________它的机械效率(选填“增大”、
或“减小”)
-
难度：
使用次数：315
入库时间：2017-05-14
如图甲，一重为G的物体静止在水平地面，用一细线竖直向上拉物体，拉力的大小为F
(1)若<G，请证明物体对地面的压力F压=G-F
(2)若G=30N，将细线竖直系在质量不计的杠杆A端，0为杠杆的支点，己知A0=2BO，要使地面对物体的支持力为零，应在B端竖直向下施加多大的力? (杠杆始终保持水平)
