难度：
使用次数：716
入库时间：2017-05-09如图所示，光源S发出一条光射线射向水面，在水面处发生反射和折射，反射光线经过A点．请画出入射光线、反射光线好折射光线的大致方向．
-
难度：
使用次数：88
入库时间：2017-05-09

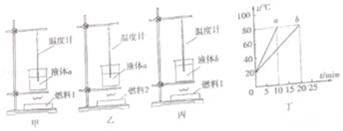

如图所示，甲、乙、丙三图中的装置万全相同，燃料的质量相等，烧杯内的液体质量和初温也相同．
（1）比较不同燃料的热值，应选择 两图进行实验；燃料完全燃烧放出热量的多少，是通过 来反映的．（选填“温度计升高的示数”或“加热时间”）
（2）比较不同物质吸热升温的特点，应选择 两图进行实验，比热容的概念采用比值定义法，物理学中，将物体温度升高时吸收的热量与它的 之比，叫做比热容．
-
难度：
使用次数：2752
入库时间：2017-05-09
在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象．求：
（1）分析图象可知，圆柱体重力是 N；
（2）圆柱体浸没在水中时，受到的浮力是 N；
（3）圆柱体的体积是 m3；
（4）圆柱体的密度是 g/dm3；
（5）分析图象BC段，可得结论：物体浸没液体之前，浸入液体的深度越深，受到的浮力越 （选填“大”或“小”）；
（6）分析图象CD段，可得结论 ．
-
难度：
使用次数：493
入库时间：2017-05-09

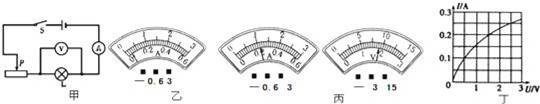

某班同学到实验室做“测定小灯泡功率”的实验．被测小灯泡的额定电压为2.5V，电阻约为10Ω．实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个，导线若干，滑动变阻器三只：R1（5Ω 0.5A）、R2（50Ω 0.5A）、R3．同学们设计的电路如图甲所示：
（1）最合适的滑动变阻器应选用 ．（选填R1、R2、R3）
（2）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 ．
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时通过小灯泡的电流是 A，灯泡两端的电压是 V，此时小灯泡的电阻是 Ω（电阻计算的结果保留二位小数），灯泡的实际功率是 W．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，同学们画出了小灯泡中电流随其两端电压变化的关系图象（如图丁），根据图象提供的信息，算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而 ．（选填“增大”“减小”或“不变”）
-
难度：
使用次数：379
入库时间：2017-05-09
学校进行实验室仪器升级工程，买了30套，每套质量为10kg的物理实验器材，每套器材一箱．某实验员需要把这批实验器材搬运到7m高的物理实验室．
（1）实验员至少需要做多少功？（不考虑他克服自身重力所做的功，取g=10N/kg）
（2）如图所示，假设他身体可以提供的功率P取决于所搬运物体的质量m．若要尽可能快地把这批器材搬上去，那么他每次搬运的实验器材 箱．
（3）不考虑搬起、放下实验器材和下楼的时间，求他搬 运这批实验器材的最短时间是多少秒？
