难度：
使用次数：453

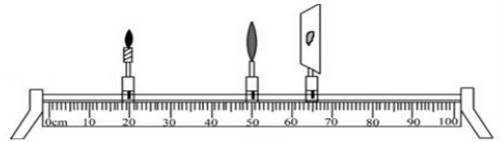

入库时间：2017-05-08小明在做探究凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上，光屏放在65cm位置，如图所示．请结合此实验完成下列问题：
（1）图中所示的实验现象能够说明 （选填字母）的成像特点．
A．幻灯机 B．放大镜 C．照相机
（2）保持凸透镜在50cm刻线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是（选填字母）：
A．将蜡烛左移，光屏右移 B．将蜡烛左移，光屏左移
C．将蜡烛右移，光屏右移 D．将蜡烛右移，光屏左移
（3）保持凸透镜在50cm刻线处不动，将蜡烛和光屏位置互换，则通过移动光屏，可以得到蜡烛清晰的 （选填字母）的像．
A．正立、放大B．倒立、放大C．倒立、缩小．
-
难度：
使用次数：79
入库时间：2017-05-08

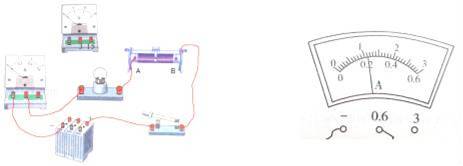

利用如图所示的器材，测量小灯泡的电功率．已知小灯泡的额定电压为4.5V，额定功率约为1W，电源电源恒为6V．
（1）用铅笔代替导线，将电压表正确连入电路．
（2）若有三个滑动变阻器．规格为R1（5Ω，2A），R2（20Ω，1A），R3，应该选择 （选填R1，R2，R3）．
（3）在闭合开关前，滑动变阻器连入电路的电阻阻值应最 ，即滑片应位于 端（填“A”或“B”）．
（4）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是 ．
（5）故障排出后，移动滑动变阻器的滑片，当电压表的示数为4.5V时，电流表如图所示．则小灯泡的额定功率为 W．
（6）断开开关，换用“4.5V 2W”的小灯泡重做实验．闭合开关，应将滑动变阻器往 端（填“位置不变”、“A”或“B”）调，使电压表示数为额定电压值．
-
难度：
使用次数：251
入库时间：2017-05-08
如图是一款无人驾驶汽车．汽车自动驾驶时使用雷达传感器，以及激光测距器来了解周围的交通情况．如果该车以72km/h的速度在一段平直的公路上匀速行驶8km，消耗92号汽油1.5L．假设汽油完全燃烧，汽油机的效率为30%．在此路段运动过程中，（汽油密度为0.8×103kg/m3，汽油热值为4.5×107J/kg），求：
（1）汽油是 （选填“可再生能源”或者“不可再生能源”）；
（2）完全燃烧1.5L汽油释放的能量；
（3）该汽车在此路段运行时间是多少？
（4）该汽车发动机做的有用功是多少？
-
难度：
使用次数：97
入库时间：2017-05-08
如图是某物理兴趣小组模拟打捞水中物体的情景．用滑轮组将重200N的实心物体从底面积为400cm2的圆柱形容器中提起，容器中水面由90cm下降到70cm．已知每个动滑轮重20N（不计绳重、水的阻力及滑轮与中心轴之间的摩擦，g取10N/kg）．
求：（1）所打捞的物体的密度；
（2）物体浸没在水中时所受到的浮力；
（3）物体被完全提出水面后，容器底部所受水的压强．
-
难度：
使用次数：700
入库时间：2017-05-08

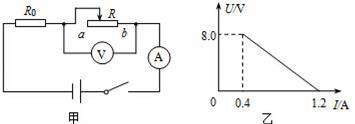

如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：
（1）滑动变阻器R的最大阻值；
（2）R0的阻值及电源电压；
（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．
