难度：
使用次数：149

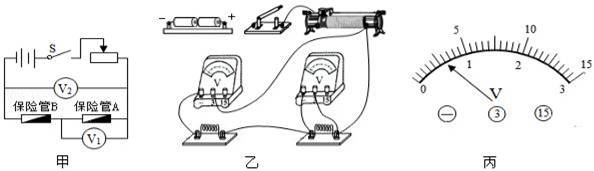

入库时间：2017-05-06为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．保险丝安装在玻璃管中，称为保险管．实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小．因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管．
（1）根据图甲所示的电路图，在图乙的实物图中，用笔代替导线把电源接入电路．
（2）连接好电路之前，开关应保持 （选填“闭合”或“断开”）；如图甲所示的滑动变阻器的滑片应处于最 端（选填“左”或“右”）．
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： ．
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为 V，保险管B两端的电压为 V．
（5）根据测量数据可知：保险管A的熔断电流为 A；当电路中的保险丝被熔断了， （选填“能”或“不能”）用铜丝取代．
-
难度：
使用次数：92
入库时间：2017-05-06
某型号的泡茶壶，铭牌见如表．壶中装入1L温度为20℃的水，在标准大气压下将水烧开．此过程泡茶壶正常工作消耗的电能为4.2×105J．【C水=4.2×103J/（kg•℃）】．求：
某型号的泡茶壶
型号：JY﹣﹣﹣456
额定电压：220V
频率：50Hz
额定功率：1100W
容量：1L
（1）泡茶壶装满水时，求水的总质量；
（2）水吸收的热量；
（3）泡茶壶的热效率．
-
难度：
使用次数：108
入库时间：2017-05-06
中国第一艘航母﹣﹣辽宁舰于2012年9月正式服役．该舰长304m、宽70.5m，满载时排水量67500t，最高航速60km/h．已知海水的密度为1.0×103 kg/m3，g取10N/kg．求：
（1）满载时该舰受到的浮力；
（2）海面下7m处的舰体受到海水的压强；
（3）辽宁舰在执行任务时，以40km/h的速度匀速航行5h，若航行时的阻力为1.5×107 N，则这一过程中动力所做的功是多少？
-
难度：
使用次数：185
入库时间：2017-05-06
灯泡L1标有“6V，3W”字样，变阻器R最大阻值是30Ω，电源电压和灯泡L1电阻均保持不变，电流表的量程是0﹣0.6A．求：
（l）灯泡L1的阻值：

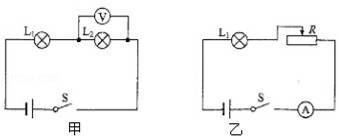

（2）当L1和L2连接成如图甲所示的电路时，灯L1正常发光，电压表读数为3V，求电源电压及该电路工作2min消耗的总电能．
（3）当L1和滑动变阻器、电流表连接成如图乙所示的电路时，欲使电路能安全工作，求允许变阻器接入电路的最小电阻值．
