入库时间：2017-04-30下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．电热锅的部分参数如下表所示．
容积
4.5L
额定电压
220V
保温功率
80W
加热功率
500W
（1）三脚插头上标着E的导线和电热锅的金属外壳相连，插头插入插座时，插座上跟E相连的导线应和 （选填“火线”、“零线”或“地线”）相连．
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温档，保温时的电流约为 A．
（3）当该电热锅处于高温档时，正常加热1分钟将会产生 J的热量．
-
难度：
使用次数：153
入库时间：2017-04-30
请按题目要求作答：

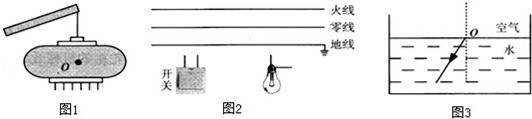

（1）如图1所示，灯笼用细线悬挂，处于静止状态，请画出它所受重力和拉力的示意图；
（2）如图2所示，请将开关和灯泡正确连入家庭电路；
（3）当光线从水中射向空气时，它的反射光线如图3所示，请画出入射光线和折射光线．
-
难度：
使用次数：645
入库时间：2017-04-30
如图是我国自主研发的战略重型运输机“运20”，它能跻身全球十大运力最强运输机之列，它对于推进我国经济和国防现代化建设，应对抢险救灾，人道主义援助等紧急情况，具有重要意义．求：
（1）该机的最大速度约为700km/h，从我国广州到澳大利亚珀斯的距离大约为6160km，该机从广洲飞到珀斯至少需要多长时间？
（2）若飞机在空中水平飞行时，所受平均阻力为8×104N，求飞机飞行l0000米的过程中，克服阻力所做的功为多少？
（3）该机有14个轮子，每个轮子与地面的接触面积约为0.3m2，一次试飞时的总质量为2.1×105kg，该机静止在水平跑道上时对地面的压强约为多少？
-
难度：
使用次数：718
入库时间：2017-04-30
如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．
（1）当闭合S、S1、S2时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．
（2）当闭合S，断开S1、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．
-
难度：
使用次数：370
入库时间：2017-04-30
小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，对某种合金和水进行了探究
（1）小军首先对该种合金材料制成的不同合金块进行探究．

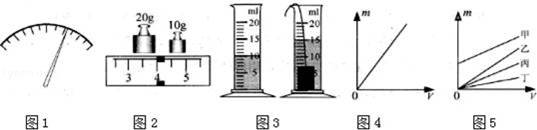

①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将左端的平衡螺母向 （选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为 g；
③图3是他用量筒测量②中合金块体积的情景，则该合金块的体积是 cm3；
④换用大小不同的合金块，重复上述测量．他得到不同合金块的质量与体积的关系图象如图4所示．由图象可知，合金块的质量与体积成 比；
⑤通过上述探究，若某合金块的体积为l0cm3，则它的质量m= g；
（2）小军接着对水进行探究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点．由此推断：水的质量与体积的关系图线应是 （选填图5中“乙”、“丙”或“丁”）
