入库时间：2017-04-20如图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，电流表A2的示数为0.8A，此时，电阻R1和R2消耗的功率之比是 ．
-
难度：
使用次数：192
入库时间：2017-04-20
在图中，标出通电螺线管和小磁针的 N、S 极及磁感线的方向．
-
难度：
使用次数：677
入库时间：2017-04-20

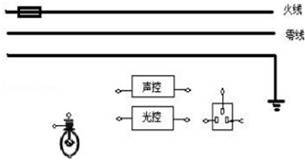

居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
-
难度：
使用次数：190
入库时间：2017-04-20

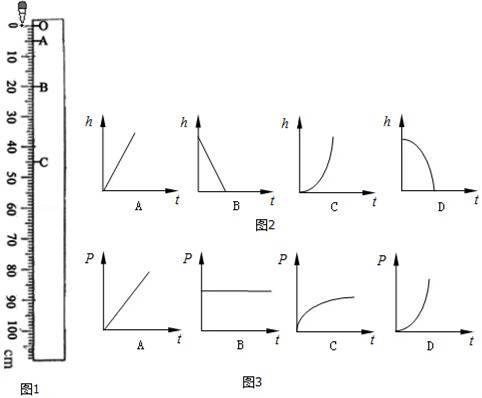

小强猜想：水滴开始下落的过程可能是变速直线运动．为此，他做了这样的实验：将米尺竖直放置在地板上，滴管嘴与米尺的0刻度线平齐，当墨水刚从滴管嘴滴出时，用相机每隔0.1s曝光一次拍摄该滴墨水自由下落的位置照片，如图1所示，读出有关信息并填入下表中．
物理量
水滴已运动的时间t（s）
水滴落下的距离h（cm）
O点
0
0
A点
0.1
5.0
B点
0.2
20.0
C点
0.3
D点
0.4
（1）分析闪光照片，容易得出墨水从O点出发的路程与运动时间的相应数据，请根据右图读出下落至C点时的数据，并依据规律算出下落至D点时的数据，填入上表中．
（2）根据表中的数据，可以计算出该墨水从BC段的平均速度是 m/s；相邻两段时间内的路程之差为 m．
（3）小强分析表中的数据发现，水滴下落的距离与 之间成正比．
（4）水滴下落的距离h与水滴已运动的时间t的函数图象可能是图2中的
（5）若拍摄A、B、C、D时水滴下落的速度分别为1m/s、2m/s、3m/s、4m/s，则重力对水滴做功的功率P随时间t变化的图象可能是图3中的 ．
-
难度：
使用次数：710
入库时间：2017-04-20

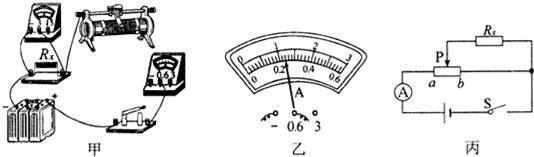

如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图．
（1）请用笔画线代替导线，将图甲中的实物电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片移到 处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx ．
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx= Ω．
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值．实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到 ，记录电流表示数I2；
③写出待测电阻的表达式，Rx= （用已知量和测量量符号表示）
