入库时间：2017-04-16在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，

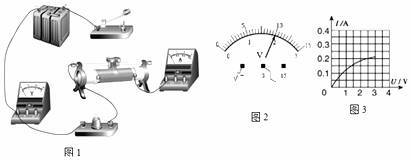

小灯泡额定电压为2.5V、电阻约为10Ω．可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω．他们所设计的实验电路如图所示．
（1）在连接电路时，开关应处于 状态，应该选用的滑动变阻器是 （选填“R1”或“R2”）．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图1中滑动变阻器的滑片P应位于 （选填“左”或“右”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V，若他想测量小灯泡的额定功率，应将图1中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V．
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．
-
难度：
使用次数：268
入库时间：2017-04-16
如图是“探究电流通过导体产生的热量跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．
（1）实验中通过观察 来比较电流产生的热量的多少．物理学把这种试验方法为 ．
（2）实验中应使两瓶中盛装的煤油的质量 （选填”相等”或“不相等”）．
（3）当开关闭合后， （选填“A”或“B”）瓶中电流产生的热量较多．
（4）该实验装置还可以研究通电时间一定时导体产生的热量与 的关系．
-
难度：
使用次数：95
入库时间：2017-04-16
在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置．
（1）实验中，通过观察 来判断电路中是否有感应电流．
（2）闭合开关后，要使电路中形成感应电流，导体ab应 运动（选填“上下”或“左右”），这是一种 现象，利用这一原理可制成 ．
（3）要使电流表指针偏转方向发生改变，可以采取的方法有 （答出一种方法即可）．
（4）实验中，小明发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题．
a：小明猜想可能与导体切割磁感线运动速度有关，因为他认为速度越大，动能越大，转化成电能就越多．
b：为了验证自己的猜想，他利用上图装置进行实验，足够大的磁体放在水平面上，驱动装置使导体ab沿直线水平向右运动（导体运动区域的磁场强弱相同）．同一次实验，应使导体做 （填“匀速”或“变速”）运动．下表是实验测得的数据，分析数据可得出结论： ．
实验次数
1
2
3
4
5
6
速度（cm/s）
1
2
3
4
5
6
电流（mA）
2.0
4.0
5.9
8.1
10.2
11.8
（5）如果将小量程电流表换成 ，可以观察磁场对通电导体的作用．
