难度：
使用次数：343
入库时间：2017-04-16小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）
额定电压
220V
频率
50Hz
额定加热功率
920W
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）若电阻R2的阻值为1210Ω，在傍晚用电高峰期，供电电压可能会下降．当实际电压只有200V时，R2的实际功率为多大？
-
难度：
使用次数：1452
入库时间：2017-04-16
如图是某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J/（kg•℃）．试求：
（1）这段时间该热水器中的水吸收的热量是多少？
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少？
（3）若用煤燃烧来提供2.8×107J的热量，需完全燃烧多少千克煤？（煤的热值约为3.5×107J/kg）．
-
难度：
使用次数：778
入库时间：2017-04-16
在探究“光的反射定律”时，小明将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上，如图所示．
（1）小明让一束光贴着纸板射到O点，要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是 （选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）．
（2）如果小明将呈现反射光线的活动纸板向后折，纸板上就看不到反射光线，这说明 ．
（3）小明用另一只激光笔让光线沿着BO（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明 ．
-
难度：
使用次数：1363
入库时间：2017-04-16
小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置，小车从带刻度（分度值为1cm）的斜面顶端由静止下滑，图中的圆圈是小车到达A、B、C三处时电子表的显示（数字分别表示“小时：分：秒）
（1）该实验是根据公式 进行速度计算的．
（2）实验中为了方便计时，应使斜坡的坡度较 （填“大”或“小”）．
（3）请根据图中信息回答SAB= cm，VAB= m/s．
（4）由实验看出，小车在下滑过程中是在做 运动．（填“匀速”或“变速”）
-
难度：
使用次数：258
入库时间：2017-04-16
在“探究电阻上的电流跟电压、电阻的关系”的实验中．

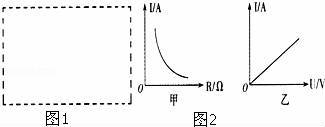

（1）请你在图1方框中画出该实验的电路图．
（2）①由于电路中电流的大小受多种因素的影响，所以我们在探图究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法．
②图2中甲乙是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是 图；表示电阻不变时，电流随电压变化的图象是 图．（填“甲”或“乙”）
（3）在探究过程中，使用滑动变阻器的目的是 和 ．
（4）实验的结论是：① ． ② ．
