难度：
使用次数：2077
入库时间：2017-04-12把羊角锤看做杠杆，如图用羊角锤拔钉子，O为支点，画出在A点施加的最小力F的示意图及其力臂L．
-
难度：
使用次数：571
入库时间：2017-04-12

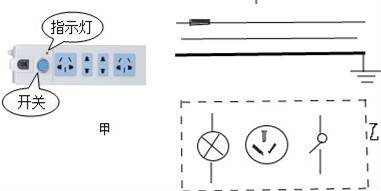

家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式．
-
难度：
使用次数：334
入库时间：2017-04-12
小明做“测滑轮组机械效率”实验时，用图中所示的滑轮，组装成滑轮组，请在图中画出使用该滑轮组时最省力的绕法．用此滑轮组将重为3.6N的物体匀速提起时，拉力的功率为0.36W，滑轮组的机械效率为75%．（忽略摩擦及绳重）
求：（1）绳子自由端移动的速度和动滑轮的总重．
（2）若用此滑轮组提起小于3.6N的重物时，其机械效率将如何改变？说明理由．
-
难度：
使用次数：102
入库时间：2017-04-12
下图是某兴趣小组设计的一恒温箱的原理图．“控制电路”由热敏电阻R1、滑动变阻器R0、电磁铁（线圈电阻不计）、电源U1（U1=8V）、开关、导线等组成．热敏电阻的阻值随温度变化的规律如下表．当线圈中的电流大于或等于20mA时，电磁铁的衔铁被吸下．“工作电路”由电源U2（U2=220V）、发热电阻R2 （R2=110Ω）、导线等组成．
温度/℃
…
30
35
40
45
50
…
热敏电阻阻值/Ω
…
350
300
250
200
160
…
问：
（1）为使恒温箱温度升高到一定值时，“工作电路”自动断开，导线端点C应接哪个接线柱？
（2）若设定恒温箱的温度最高为45℃，则“控制电路”中的滑动变阻器的阻值为多大？
（3）“工作电路”工作时的电流为多大？
（4）若要发热电阻R2产生1.32×105J的热量，则工作电路需工作多长时间？
（5）“控制电路”中用到了哪些物理知识？请说出两点．
-
难度：
使用次数：83
入库时间：2017-04-12

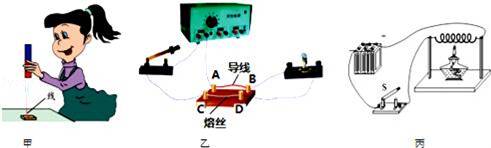

小红设计的三个实验：甲图中条形磁铁对悬在空中的回形针 （有/没有）力的作用；乙图是研究短路引起熔丝熔断的实验，则应该将导线接在 两点间造成短路，引起熔丝熔断；丙图是为了研究温度对导体电阻的影响，设计的实验电路：用酒精灯对电路中的一段灯丝（阻值约30Ω）加热，观察导体电阻的变化，该实验方案存在缺陷是 ，改进方案： ．
