难度：
使用次数：132

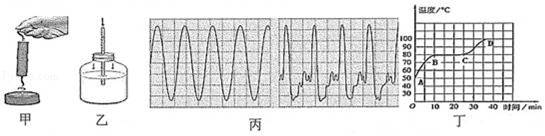

入库时间：2017-04-10根据如图中的实验示意图，在下面的空格处填入相应的内容．
（1）甲图，两个铅柱没有被重物拉开，主要是因为铅柱的 ；
（2）乙图，把玻璃瓶从山下拿到山上，管内水柱的高度会 ；
（3）丙图，观察两种乐器发出的C调I（do）的波形图，说明声音的 不同；
（4）丁图，该物质在B点时的内能 它在C点时的内能（选填“＞”，“＜”或“=”），该物质在AB段比CD段温度变化快的原因可能是 ．
-
难度：
使用次数：171
入库时间：2017-04-10

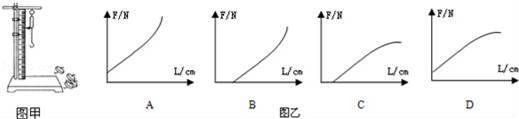

小华利用图甲所示装置“探究弹簧的伸长跟外力的关系”时，记录数据如下表：
钩码质量/g
0
100
200
300
400
500
指针位置/cm
2
4
6
8
10
14
当去掉钩码后，指针指在2.5cm刻度线处．
（1）指出实验操作中的错误之处 ；
（2）分析数据，得出结论： ；
（3）根据实验数据他们作出了图乙所示的图象，其中正确的是 （A/B/C/D）．
-
难度：
使用次数：233
入库时间：2017-04-10

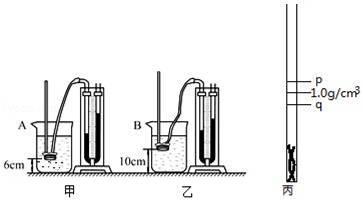

水平实验桌面上有微小压强计、刻度尺和装有适量水的A、B两个烧杯．小明和同学们学习了液体内部压强跟哪些因素有关的知识后，提出新的猜想，为此同学们利用提供的实验器材进行了如下实验探究．
（1）①将微小压强计的探头放入A烧杯的水中，用刻度尺测得探头到烧杯底的距离L为6cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h1；
②将微小压强计的探头放入B烧杯的水中，探头到烧杯底的距离L为10cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h2；
（2）有同学发现h1大于h2，于是得出结论“液体内部任意一点的压强跟该点到容器底的距离L有关”，小明认为这个结论是错误的，并设计了如下的实验来验证．
实验步骤：
①微小压强计的探头放入烧杯的水中，用刻度尺分别测出探头到水面的距离H，以及 ，读出压强计U型管两侧的液面高度差h1，记录数据．
② ，调整探头所在的位置，使得探头到水面的距离仍为H，压强计U型管两侧的液面高度差h2=h1，重复上一步的步骤，记录数据．
实验结论：通过数据可发现 ，由此可以验证明上述观点不合理．
（3）小明又取了一根饮料吸管，将一些铜丝从吸管的下端塞入作为配重，并用石蜡将吸管的下端封起来，初步做成一支密度计，如图丙所示．为了给密度计标上刻度，他进行了如下实验．
①将其放入水中，竖立静止后，在密度计上与水面相平处标上水的密度值1.0g/cm3；
②将其放入植物油中，用同样的方法在密度计上标上植物油的密度值0.9g/cm3；刻度0.9应该在 点（选填“p”或“q”）；小明用刻度尺测出密度计1.0g/cm3与0.9g/cm3刻度线间的距离为0.80cm，则该密度计竖直漂浮时浸入水中的深度 cm．
【拓展】像标示弹簧测力计刻度的方法一样，小明以两刻度线间的长度表示0.1g/cm3，将整个吸管均匀标上刻度．你认为这样均匀标示刻度 （选填“合理”或“不合理”），理由是 ．
-
难度：
使用次数：106
入库时间：2017-04-10

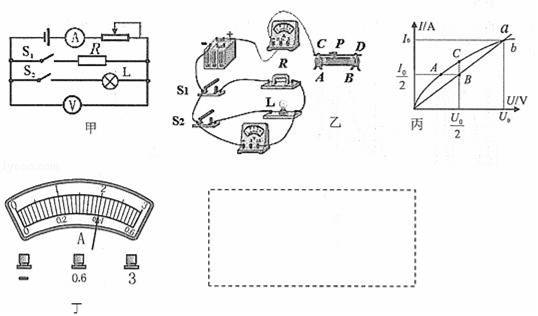

小明在学习了电学知识后，设计如图甲所示电路，完成如下实验探究：
（1）请用笔画线将图乙补充完整，要求滑动变阻器的滑片向右滑动时电阻变大．
（2）闭合S1、断开S2，移动滑动变阻器的滑片，记录电压表和电流表示数，多次实验绘制I﹣U图象，如图丙中a所示．此过程探究的是 ．
（3）仍然闭合S1、断开S2，依次将定值电阻R换成R1、R2，且R＜R1＜R2，要使电压表示数保持不变，应将滑动变阻器的滑片P向 （选填“左”或“右”）；实验过程中，小明发现把R1换成R2，无论怎样调节滑片都无法使用电压表调到控制值，说明选择的滑动变阻器的最大阻值 ．
（4）断开S1、闭合S2，移动滑动变阻器的滑片进行实验，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，请你帮小明分析电路故障可能是 ．小明换用额定电压为2.5V的小灯泡继续实验，灯泡正常发光时，电流表示数如图丁所示，小灯泡的额定功率为 W，根据记录小灯泡的电压和电流的数据，绘制成电压和电流的关系图象如图丙中b所示，图象中A、B、C三点RA、RB、RC的阻值由大到小的顺序为 ．
【拓展】小明发现，如果小灯泡的额定电压和电阻R已知，在原有器材中去掉电流表，也可完成“测量小灯泡的额定功率”的实验．请在虚线框内画出他设计的电路图．
-
难度：
使用次数：616
入库时间：2017-04-10
建筑工地上，需要利用拖拉机和滑轮组（如图所示）将质量为1.2×103kg的物体，拉到长100m，高50m的斜面顶端，测得拉动一个物体沿斜面匀速上升时拖拉机的水平拉力为4×103N，g=10N/kg，不计绳重及滑轮与绳、轴间的摩擦．
（1）在图中画出物体对斜面压力F的示意图；
（2）对物体做的有用功，以及此时滑轮组与斜面组合的机械效率；
（3）若动滑轮重1000N，物体所受摩擦力的大小；
（4）若拖拉机的最大输出功率为12kW，求拖拉机在水平地面上匀速拉动物体过程中的最大速度．
