难度：
使用次数：135
入库时间：2017-04-09如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率PU随电流I变化的关系图象是 （选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为 W．
-
难度：
使用次数：933
入库时间：2017-04-09
如图所示，用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态．请画出小球的受力示意图．
-
难度：
使用次数：76
入库时间：2017-04-09
如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线．（要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头．）
-
难度：
使用次数：275
入库时间：2017-04-09

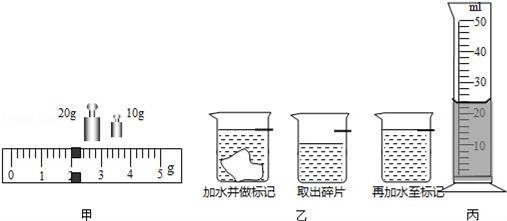

小李同学想测量一块新材料碎片的密度．
（1）用调节好的天平测量碎片的质量，所用砝码的个数和游码的位置如图甲所示，则碎片的质量为 g；
（2）他发现碎片放不进量筒，改用如图乙所示的方法测碎片的体积：
①往烧杯中加入适量的水，把碎片浸没，在水面到达的位置做标记，然后取出碎片；
②先往量筒装入40ml的水，然后将量筒的水缓慢倒入烧杯中，让水面到达标记处，量筒里剩余水的体积如图丙所示，则碎片的体积为 cm3；
（3）用密度公式计算出碎片的密度ρ= kg/m3．
-
难度：
使用次数：120
入库时间：2017-04-09
要测量一个阻值约为几百欧的电阻Rx．实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1和电阻箱R2（0～9999Ω 5A）各一个，开关、导线若干．
（1）小明用伏安法测量该电阻，如图是小明连接的电路．接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V．请你判断：电路中哪一个元件发生了什么故障？答： ；
（2）在排除故障换用新元件后，经检查电路完好．闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是 ．所以按小明所选的器材不能用伏安法测出该电阻的值．
（3）请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值．
（a）画出实验电路图；
（b）实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2， ；读出电阻箱的阻值R．
（c）写出待测电阻Rx的表达式： ．
