如图所示,轻质杠杆OA可绕O点转动,请在图中画出杠杆OA的动力臂L1和其受到的阻力F2
请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路.
开关状态 | 灯泡发光情况 |
闭合S,断开S1、S2 | L1、L2均不发光 |
闭合S、Sl,断开S2 | L1发光、L2不发光 |
闭合S、S2,断开S1 | L1不发光、L2发光 |
断开S,闭合S1、S2 | L1、L2均不发光 |

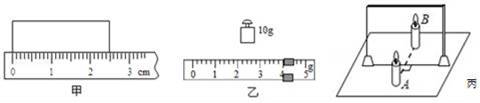

1)小强想测量一个底面积为10cm2的长方体木块的密度.他用刻度尺测量木块的高,如图甲所示,则木块高 cm.用托盘天平测量木块的质量,调节天平时,先将游码移至标尺“0”刻度线,再调节平衡螺母,使指针对准分度盘的中央刻度线.当右盘所加砝码和游码位置如图乙所示时天平平衡,则木块质量为 g,密度为 kg/m3.
(2)如图丙所示为“探究平面镜成像特点”的实验装置图,现有茶色玻璃板和透明玻璃板,实验时应透择 来代替平面镜.实验时,选择两支相同的蜡烛,是为了比较像与物体的 ;测量两只蜡烛到玻璃板的距离,是为了比较像与物体到镜面的距离是否 .
在“测量滑轮组的机械效率”的实验中,用同一滑轮组进行了三次实验(如图所示),实验数据记录如下表.
次数 | 钩码重力/N | 钩码上升距离/cm | 弹簧测力计示数/N | 弹簧测力计上升距离/cm | 机械效率 |
1 | 2 | 10 | 0.8 | 30 | 83.3% |
2 | 4 | 10 | 1.5 | 30 | |
3 | 6 | 10 | 30 | 90.9% |
(1)在第2次实验中滑轮组的机械效率为? .(结果保留一位小数)
(2)第3次实验中弹簧测力计的示数未填,由图可知,弹簧测力计的示数为 N.
(3)分析数据可得结论,使用同一滑轮组,提升的物体越重,滑轮组的机械效率 (选填“越高”或“越低”).
(4)根据实验结论推测,使用该滑轮组再次将重8N的物体匀速提升10cm,此时滑轮组的机械效率可能为 .
A.71.6% B.82.6% C.92.4%
小华在“探究小灯泡的亮度与哪些因素有关”的实验中,电源电压恒为3V,小灯泡上标有“2.5V”字样.
(1)请用笔画线代替导线,将下图中的实物电路连接完整.
(2)闭合开关前,应将滑动变阻器的滑片移到最 端(选填“左”或“右”).滑到变阻器的作用除保护电路外,还有 .
(3)闭合开关后,发现灯泡不亮,电压表无示数,电流表有示数.若电路中仅有一处故障,这个故障可能是: .
(4)排除故障后继续实验,小华进行了4次测量,并将有关数据及现象记录在表格中.在第1次实验中小灯泡不亮的原因是: .
物理量 次数 | 电压 U/V | 电流 I/A | 实际电功率 P/W | 小灯泡 亮度 |
1 | 0.5 | 0.12 | 0.06 | 不亮 |
2 | 1.5 | 0.20 | 0.30 | 偏亮 |
3 | 2.5 | 0.30 | 正常 | |
4 | 2.8[ | 0.32 | 0.90 | 更亮 |
(5)分析表中信息,可知小灯泡的额定功率为 W.实验得出的结论是:小灯泡的实际电功率 ,灯泡越亮.
