难度：
使用次数：182
入库时间：2017-04-06实验室有如下器材：天平（含砝码）、量筒、烧杯（2个）、弹簧测力计、金属块、细线（质量和体积不计）、足量的水（密度已知）、足量的未知液体（密度小于金属块的密度）

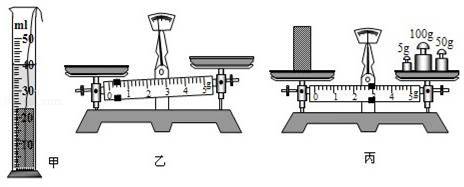

（1）甲组选用上述一些器材测量金属块的密度，步骤是：
①在量筒中倒入20mL水；
②把金属块浸没在量筒的水中，如图甲所示；
③把天平放在水平桌面上，如图乙所示，接下来的操作是：
a．将游码拨到零刻度线处；
b．向 （填“左”或“右”）调节平衡螺母，使天平平衡；
c．在左盘放金属块，向右盘加减砝码并移动游码使天平重新平衡，如图丙所示，金属块的质量m= ；
④计算金属块的密度是 kg/m3．该实验所测密度与金属块实际的密度相比较 （填“偏大”或“偏小”）
（2）乙组选用上述一些器材（没有天平），设计了一种测量未知液体密度的实验方案，请写出他们的实验过程．
选用器材：弹簧测力计、金属块、细线、水、烧杯（2个）
主要实验步骤：
①用弹簧测力计测金属块的重力G；
②用弹簧测力计测金属块浸没在未知液体中（未接触烧杯底）的示数F1；
③ ；
④未知液体密度的表达式：ρ= （用字母表示，已知水的密度为ρ水）
-
难度：
使用次数：144
入库时间：2017-04-06

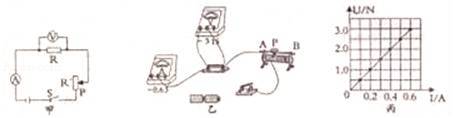

张琳利用如图甲所示的电路，探究“保持电阻不变时，电流跟电压的关系”．
实验器材：电源（电压恒为6V），电流表、电压表各一只，一个开关，一个定值电阻，一只滑动变阻器，导线若干．
（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整．
（2）在连接电路时开关应处于 状态．
（3）张琳通过实验得到多组实验数据，由这些数据得到如图丙所示的电流I随电压U变化的图象，由图象可得结论：保持电阻不变时， ．
（4）若电流表损坏，请你利用余下的实验器材，测量一个稳定电压为3.8V的小灯泡的稳定功率（灯丝的电阻会随温度变化），并把如下的实验步骤补充完整．
①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻，重新连接好电路，并移动滑片P至 （选填“A”或“B”）端；
②闭合开关S，移动滑片P，直至电压表的示数为 V时，小灯泡正常发光；
③ ；
④小灯泡的额定功率的表达式P额= （用数据和测量的物理量符号表示）．
-
难度：
使用次数：820
入库时间：2017-04-06
如图所示，在容器底部固定乙轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，当容器中水的深度为20cm时，物块A
的体积露出水面，此时弹簧恰好处于自然伸长状态（ρ水=1.0×103kg/m3，g取10N/kg）．求：（1）物块A受到的浮力；
（2）物块A的密度；
（3）往容器缓慢加水，至物块A刚好浸没水中，立即停止加水，弹簧伸长了3cm，此时弹簧对木块A的作用力F．
-
难度：
使用次数：280
入库时间：2017-04-06

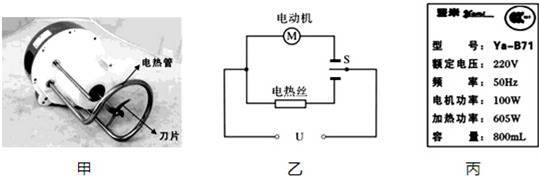

小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题：
工作时间（min）
0～1
1～5
5～6
6～10
工作状态
粉碎打浆
加热
粉碎打浆
加热
（1）豆浆机正常工作电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2000r/kW•h”字样的电能表转盘在3min内转了50转，则他家电路的实际电压是多少？（不考虑温度对电阻的影响）
