难度：
使用次数：87
入库时间：2017-04-06关于如图所示的四幅图，下面说法正确的是（ ）
A．
风中雨伞容易“上翻”，是由于流速大的地方压强大
B．
两个压紧的铅块能吊起钩码，是由于分子间有引力作用
C．
导线触接电源后小磁针发生偏转，说明磁能够生电
D．
绝缘棒接触验电器后验电器的金属箔张开一定角度，说明该棒带正电
-
难度：
使用次数：132
入库时间：2017-04-06
如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A．则（ ）
A．电压表测量的是电阻R1两端的电压
B．当变阻器R2的滑片P向左移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10Ω
D．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J
-
难度：
使用次数：81
入库时间：2017-04-06
小张在家中自制了一个简易密度计并用它来测定盐水的密度．
实验器材有：刻度尺、圆柱形竹筷、细铅丝、烧杯、水、待测盐水．
实验步骤如下：
①用刻度尺测出竹筷的长度L；
②竹筷的下端缠上适量的细铅丝；
③把自制的密度计放入盛水烧杯中，静止后用刻度尺测出液面上竹筷的长度h1；
④把自制的密度计放入盛盐水的烧杯中，静止后用刻度尺测出液面上竹筷的长度h2．
根据上面的你步骤回答下列问题：
（1）竹筷下表面受到水的压强 竹筷下表面受到盐水的压强（选填“大于”、“等于”或“小于”）．
（2）被测液体的密度越大，密度计排开液体的体积 （选填“越小”或“越大”）．
（3）被测盐水的密度表达式：ρ盐水= （不计铅丝体积，水的密度为ρ水）．
-
难度：
使用次数：487
入库时间：2017-04-06
某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在如表中．
实验
次数
钩码重/N
钩码上升的
高度/m
绳端的
拉力/N
绳端移动的
距离/m
机械效率
1
4
0.10
1.8
0.3
2
6
0.10
2.5
0.3
3
6
0.15
2.5
（1）实验中，使用滑轮组提升重物时，应竖直向上 拉动弹簧测力计．
（2）第三次实验中，滑轮组的机械效率为 ．
（3）分析比较第一、二两次实验数据可知，可采用 的方法来提高滑轮组的机械效率．
-
难度：
使用次数：193
入库时间：2017-04-06

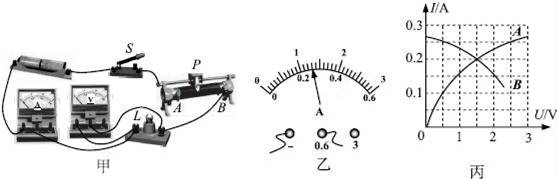

小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．
（1）闭合开关前，应向 端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小．
（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A．这时，灯丝突然烧断，则电压表的示数 （选填“变大”“变小”或“不变”）．换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U图象如图丙的A所示．
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由 （作出判断并说出理由）
电压/v
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图丙的B所示．你认为错误的由于可能是 ．
