难度：
使用次数：175
入库时间：2017-04-05在图中，灯泡L1和灯泡L2是 联连接的．当电键K断开时，电压表的示数将 ；电流表的示数将 （选填“增大”、“不变”或“减小”）．
-
难度：
使用次数：476
入库时间：2017-04-05
磁铁旁小磁针静止时所指的方向如图所，试在图上标出磁感线方向和磁铁的N、S，标出电源的正负极．（标“+”“﹣”，小磁针黑端为N极）
-
难度：
使用次数：262
入库时间：2017-04-05
请将如图所示元件，连接成符合安全用电要求的家庭电路．
-
难度：
使用次数：336
入库时间：2017-04-05
在“科学探究：物质的比热容”中：
（1）设计实验时应运用控制变量法：
①用水和煤油做实验，应使水和煤油的 相等；
②用电加热器加热，应用了相同的电加热器在相同时间内对外供热 的特点；
（2）实验所需的器材有：电加热器、 、搅拌器、天平、电源、计时的秒表、水和煤油；
（3）实验中得到如下一组数据：
烧杯号
液体
质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
①比较分析1、3号烧杯的实验记录，可以得出的初步结论是：质量相等的不同物质，升高相同的温度，吸收的热量不同；
②比较分析1、2号烧杯的实验记录，可以得出的初步结论是： ；
③比较分析 号和 号烧杯的实验记录，可以得出的初步结论是：质量相等的同种物质，升高不同的温度，吸收的热量不同；
④实验说明物体吸收热量的多少不仅与物体的质量和升高的温度有关，还与 有关．
-
难度：
使用次数：50
入库时间：2017-04-05
小明在做“测量额定电压为2.5V的小灯泡的电功率”的实验中，得到如下所示一组U和I的数据：：

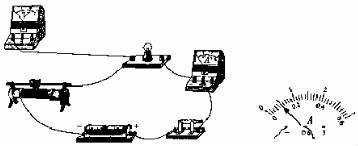

（1）请你用笔画线表示导线，将图所示的电路连接完整；
（2）第二次测量时，电流表示数如图所示，请你读出电流表的示数后将没有记录的数据填入表格中；
实验序号
1
2
3
4
灯泡两端的电压U（V）
0.6
1.2
2.0
2.5
通过灯泡的电流I（A）
0.06
0.14
0.16
灯泡的发光情况
微亮
逐渐变亮
正常发光
（3）从上述数据可以看出，在通过灯丝的电流逐渐增大的过程中，灯丝电阻的变化情况是 ，通过分析，电阻的变化跟 有关；
（4）该小灯泡的额定功率为 W．
