难度：
使用次数：118

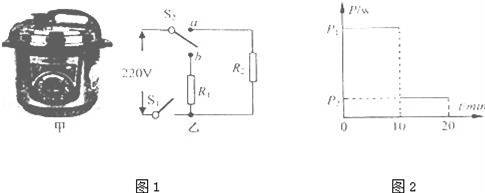

入库时间：2017-03-31如图1甲是某品牌电压力锅，图乙所示是它的简化电路图．R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1；当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合，电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图2是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系．已知I1=5I2．求：
（1）电压力锅处于加热状态时，通过电阻R1的电流．
（2）电压力锅处于保压状态时的功率P2．
（3）用电高峰期，电路的实际电压为198V，电压力锅做好同样一次饭，处于加热过程实际需要多少秒？（不考虑能量损失）（结果保留整数）
-
难度：
使用次数：162
入库时间：2017-03-31
在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为 cm，当烛焰距凸透镜25cm时，能成倒立、 的实像，生活中的 就是利用这个原理制成的．
（2）实验一段时间后，蜡烛因燃烧变短，如图乙所示，要使像能够在光屏的中央，应将凸透镜向 （选填“上”或“下”）调整．
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当 （选填“左”或“右”）移．
-
难度：
使用次数：587
入库时间：2017-03-31

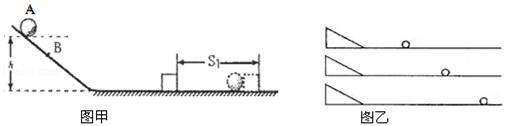

某同学在探究“动能大小与哪些因素有关”的试验中，设计了图甲所示的实验方案，并进行了如下的实验：
步骤1：l：让钢球从斜面A点由静止开始下滑，到达水平面时速度为v1，撞击木块并使木块移动，记下木块移动的距离s1；
步骤2：让钢球从斜面B点由静止开始下滑，到达水平面时速度为v2，撞击木块并使木块移动，记下木块移动的距离s2
步骤3：改变钢球的质量让钢球从A点由静止开始下滑，撞击木块使木块移动，记下木块移动的距离s3．
（1）比较v1、v2，可知vl＞v2，原因：钢球的重力势能越大，转化为钢球的 能越大．
（2）比较步骤 和步骤3可以探究动能大小和物体质量的关系．
（3）钢球从斜面上滑下后，碰撞到斜面底端水平放置的木块后继续向前运动，两者在水平木块上滑行一段距离后停下，如图甲所示，设木块克服摩擦力所做的功为W，小球与木块碰撞前的动能为Ek，则Ek W（选填“＞”“＜”“=”）．
（4）实验结束后，该同学拿走木块，先后将同一小球从同一斜面的不同高度处静止释放，记录小球在相同表面上滑行到静止的距离，如图乙所示，根据此现象，小刚得出了动能与速度有关的结论．你认为该同学实验方案是否合理． （选填“合理”或“不合理”）
（5）若利用图乙器材还准备探究“阻力对物体运动的影响”．为完成探究任务，该同学需要从下面提供器材中选择的器材有 （填序号）．提供器材：①砝码、②毛巾和棉布、③弹簧测力计．
-
难度：
使用次数：184
入库时间：2017-03-31

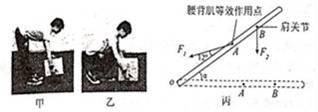

从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题．把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F2作用在肩关节B点，在B点挂一重物代替箱子．用测力计沿F1方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小．接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论．
（1）当α角增大时，F2的力臂L2 （变大/不变/变小），F1 （变大/不变/变小）．
（2）如果考虑到人上半身的重力，那么腰背部肌肉的实际拉力将比丙图中F1要 （大/小）．
（3）对比甲乙两种姿势所对应丙图中的两种状态，由以下分析可得， （甲/乙）图中的姿势比较正确．
-
难度：
使用次数：135
入库时间：2017-03-31

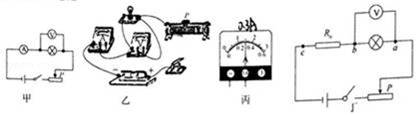

在测定额定电压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的试验中，电源为两节新干电池．
（1）连接电路时，开关应 ，请用笔画线将图甲电路连接完整，要求滑片P向左滑动时，滑动变阻器接人电路的电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 W．
（4）某同学在测另外一个小灯泡额定功率过程中，她用同一套器材做了三次实验，获得三组数据，并进行了数据处理，如下表：
实验序号
电流示数/A
额定功率/W
额定功率的平均值/W
1
0.71
2.698
P额=
=2.6352
0.69
2.622
3
0.68
2.584
①这样处理数据的方法是否正确？ （正确/不正确），其理由是 ．
（5）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： ；问题二： ．
