难度：
使用次数：216
入库时间：2017-03-31家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 ．（选填“正常”、“短路”或“断路”）．
-
难度：
使用次数：314
入库时间：2017-03-31
甲、乙两灯的额定电压均为9V，测得两灯电流与电压变化的关系图象如图所示，当把两灯并联在4V电源上时，甲的电阻是 Ω，电路消耗的总功率为 ．
-
难度：
使用次数：122
入库时间：2017-03-31
严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档的功率为 W和高温档电功率为 W．
-
难度：
使用次数：328
入库时间：2017-03-31

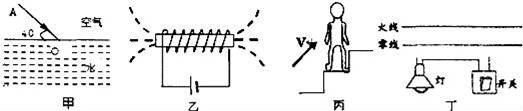

试根据规定要求作图．
（1）如图甲，入射光线AO与水平面成40°角斜射向水面，请作出反射光线．并大致作出折射光线的大致位置．
（2）如图乙，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向．
（3）如图丙，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．
（4）如图丁，请将图中所示元件，连接成符合安全用电要求的家庭电路．
-
难度：
使用次数：185
入库时间：2017-03-31
质量为20kg、底面积100cm2的物体静止在水平地面上，用如图所示的滑轮组在5s内将物体匀速竖直提升3m，已知动滑轮重50N，不计绳重和摩擦．（g=10N/kg），求：
（1）提升前，物体静止在水平地面上时对地面的压强；
（2）拉力F的功率；
（3）滑轮组的机械效率．
