难度：
使用次数：83
入库时间：2017-03-31如图所示，根据通电螺线管的磁感线方向，标出电源a端的正负极、小磁针b端的极性．
-
难度：
使用次数：97
入库时间：2017-03-31
如图所示是“探究不同物质吸热升温现象”的实验装置．用同一套装置，先后加热并不断搅拌质量相等的煤油和水．
（1）要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和 ．
（2）小明设计的记录数据如表格，分析表格可知：他是用 相同比较 的方法来完成探究实验的．
加热时间/min
0
0.5
1
1.5
2
…
温度
煤油
水
（3）实验结束后，小明查表知道水的比热容为4.2×103 J/（kg•℃），则1.5kg水温度升高20℃吸收的热量是 J；若这些热量由酒精完全燃烧获得，则至少要消耗 g酒精．（酒精的热值为3.0×107 J/kg）
（4）在受太阳照射的条件相同时，内陆地区昼夜温差比沿海地区 ，这是因为干泥土和水相比， 较小．
-
难度：
使用次数：91
入库时间：2017-03-31
杨光和小组的同学完成了下面的实验：

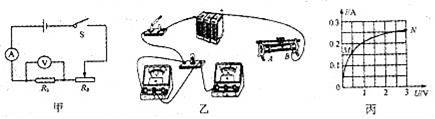

（1）如图甲所示：
①在探究”电流与电压关系”的实验中，滑动变阻器除保护电路外，还有 的作用．
②在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向 （选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于 Ω．
（2）做完实验后，把定值电阻换成小灯泡，杨光又完成了“测量额定电压是2.5V，小灯泡电功率”的实验，如图乙所示：
①请用笔画线代替导线完成图乙电路的连接；
②她要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是 ．排除故障后，正确连接电路，闭合开关，杨光发现小灯泡过亮，为了完成实验，接下来她的操作是，立即断开开关，把 ；再闭合开关，改变滑动变阻器的阻值，记下每次对应的电压表和电流表的示数，并绘制了如图丙所示图象，根据图象可知小灯泡的额定电流是 A，额定功率是 W，灯丝的电阻是 的（填“变化”或“不变”）．
-
难度：
使用次数：180
入库时间：2017-03-31
如图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式．某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，求：
（1）这些水吸收的热量是多少？[c水=4.2×103J/（kg•℃）]
（2）若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是多少千瓦时？
-
难度：
使用次数：519
入库时间：2017-03-31

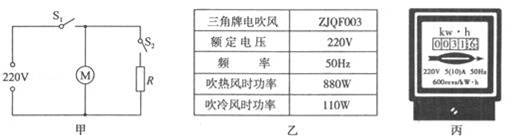

电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，三角牌电吹风的主要技术参数如图乙所示，求：
（1）当只闭合S1时，电动机正常工作，通过电动机的电流为多大？
（2）当同时闭合S1、S2时，电吹风正常工作，10min内电流通过电热丝R产生的热量是多少？
（3）小明家的电能表如图丙所示，当小明家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表的转盘能转多少圈？
